Wentylator kanałowy przeciwwybuchowy PFK EX

4 047,93 zł

Brutto

Wentylatory TYWENT

Strefa zagrożenia wybuchem gazów

Ilość

Obecnie brak na stanie

Polityka prywatności

Zasady dostawy i zwrotu towaru

Opis
Szczegóły produktu

Zastosowanie
Przeciwwybuchowe wentylatory kanałowe z wirnikiem promieniowym. Wentylatory służą do przetłaczania gazów, par lub pyłów wybuchowych.

Wentylatory produkowane w dwóch wersjach:

PFK EX– wentylatory do pracy w strefach Z1 (1) i Z2 (2) zagrożenia wybuchem gazów

    Oznaczenie wentylatorów:
    Klasa temperaturowa: od T1 do T3 (na specjalne zamówienie T4)
    Temperatura otoczenia: do +40stC
    Grupa wybuchowości: II (mieszaniny podgrupy IIA i IIB)
    Wentylatory nieprzystosowane do regulacji obrotów.

PFK EX 3G/3D – wentylatory do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów

    Oznaczenie wentylatorów:
    Klasa temperaturowa dla gazów: od T1 do T3
    Maksymalna temp. powierzchni dla pyłów do 120stC
    Temperatura otoczenia: do +40stC
    Grupa wybuchowości dla gazów: IIA i IIB
    Grupa wybuchowości dla pyłów: IIIB
    Wentylatory przystosowane do regulacji obrotów atestowanym przemiennikiem częstotliwości.

W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny być podłączone do przekaźnika z certyfikatem EC.
Na specjalne życzenie wykonujemy również wentylatory przeciwwybuchowe do strefy Z1 (1) przystosowane do regulacji obrotów przemiennikiem częstotliwości.

Oznaczenie strefy

Z1 - strefa w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy.
Z2 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale.
Z22 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.

Konstrukcja:

Obudowa - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną
Wirnik promieniowy - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną
Silnik elektryczny przeciwwybuchowy (trójfazowy).

W projektowaniu wyrobów uwzględniono wymagania :
DYREKTYWY – 98/37/WE - Bezpieczeństwa maszyn.
DYREKTYWY – 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.

Parametry

*Produkt ()**	Wydajność (max)	Spręż (max)	Moc	Obroty	Zasilanie
*Produkt ()**	m3/h	Pa	kW	obr./min	V
PFK EX-200/4	1540	300	0.18	1400	400
PFK EX-250/4	2160	325	0.25	1400	400
PFK EX-315/4	3200	450	0.37	1400	400
PFK EX-315/4D	3780	600	0,55	1400	400
PFK EX-355/4	5800	620	0.75	1400	400
PFK EX-400/4	7100	780	1.1	1400	400
PFK EX-450/4	9000	900	1.5	1400	400
PFK EX-500/4	13000	1190	2.2	1400	400
PFK EX-355/6	3250	260	0.25	900	400
PFK EX-400/6	4500	310	0.37	900	400
PFK EX-450/6	5450	360	0.55	900	400
PFK EX-500/6	7920	480	0.75	900	400
PFK EX-200/4 3G/3D	1540	300	0,18	1400	400
PFK EX-250/4 3G/3D	2160	330	0,25	1400	400
PFK EX-315/4 3G/3D	3200	450	0,37	1400	400
PFK EX-355/4 3G/3D	5800	630	0,75	1400	400
PFK EX-400/4 3G/3D	7100	760	1,1	1400	400
PFK EX-450/4 3G/3D	9000	900	1,5	1400	400
PFK EX-500/4 3G/3D	13000	1170	2,2	1400	400
PFK EX-355/6 3G/3D	3250	260	0,25	900	400
PFK EX-400/6 3G/3D	4500	310	0,37	900	400
PFK EX-450/6 3G/3D	5450	370	0,55	900	400
PFK EX-500/6 3G/3D	7920	480	0,75	900	400

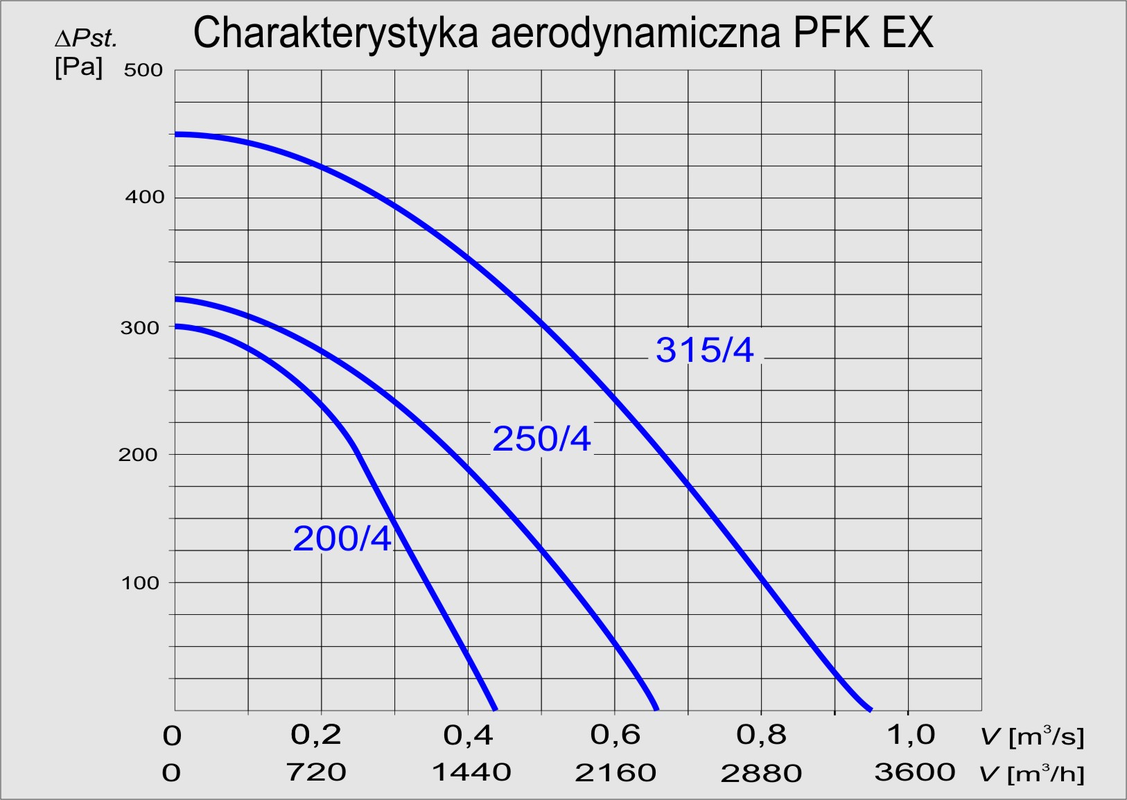

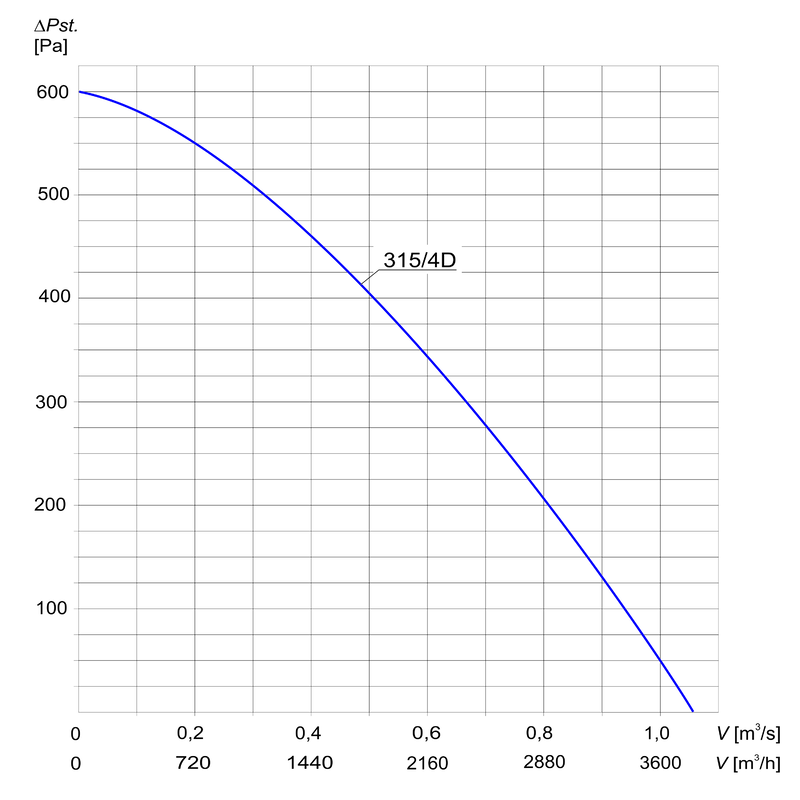

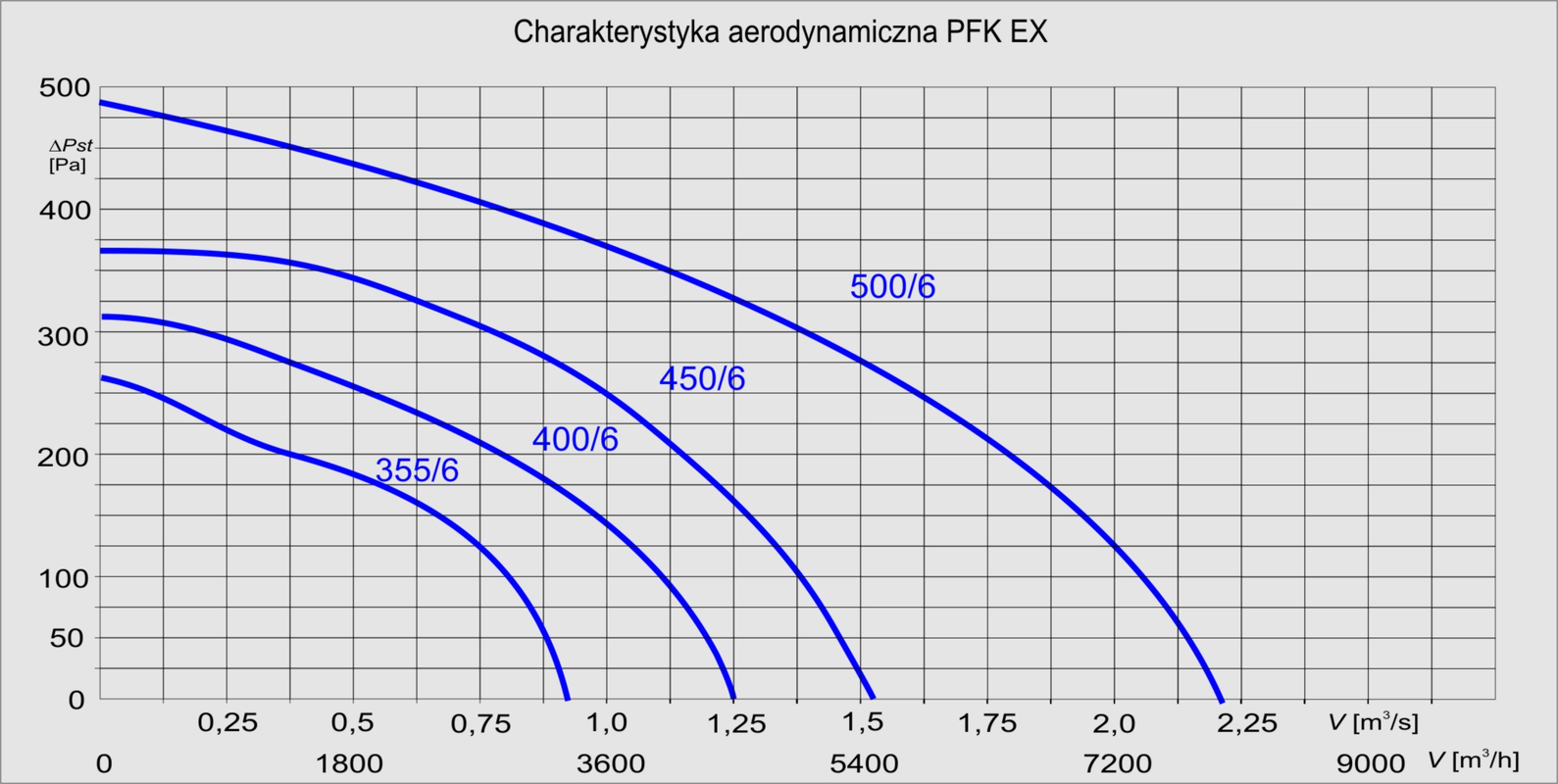

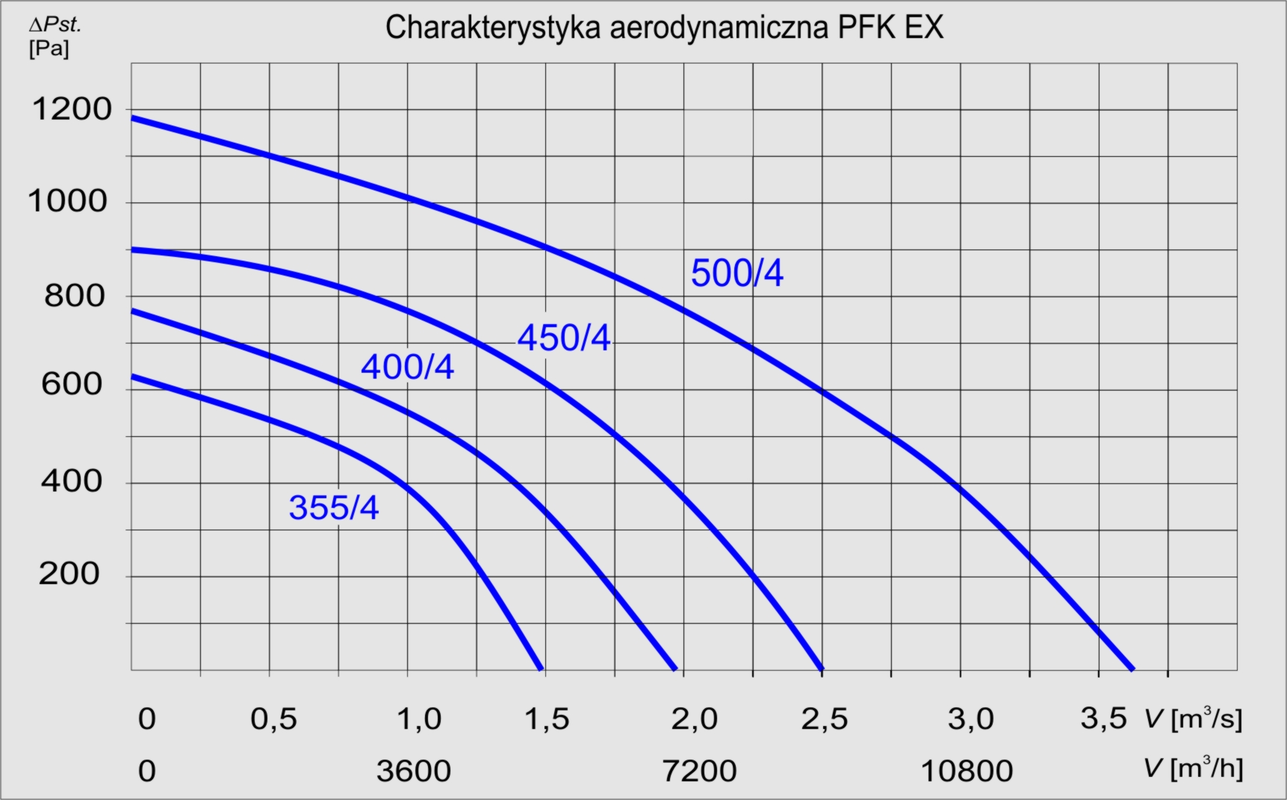

Charakterystyka

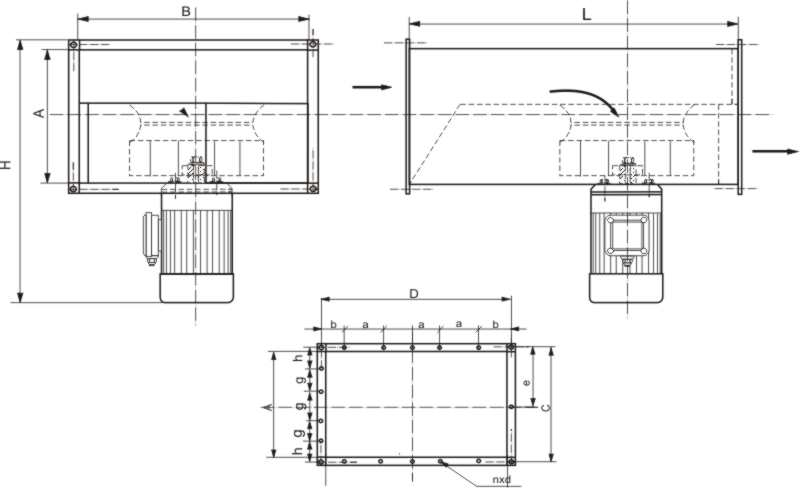

Wymiary

	PFK EX 200	PFK EX 250	PFK EX 315	PFK EX 355	PFK EX 400
A	315 mm	355 mm	400 mm	500 mm	500 mm
B	600 mm	600 mm	800 mm	800 mm	1000 mm
L	700 mm	800 mm	900 mm	1000 mm	1100 mm
H	530 mm	570 mm	620 mm	750 mm	800 mm
C	351 mm	391 mm	436 mm	536 mm	536 mm
D	636 mm	636 mm	836 mm	836 mm	1036 mm
nxa	1x250 mm	1X250 mm	3X250 mm	3X250 mm	3X250 mm
b	193 mm	193 mm	43 mm	43 mm	143 mm
e	175,5 mm	195,5 mm	218 mm	268 mm	268 mm
nxd	10x10 mm	10x10 mm	14x10 mm	14x10 mm	14x10 mm

	PFK EX 450	PFK EX 500
A	630 mm	630 mm
B	1100 mm	1200 mm
L	1250 mm	1400 mm
H	930 mm	1020 mm
C	666 mm	666 mm
D	1136 mm	1236 mm
nxa	3x250 mm	3X250 mm
b	193 mm	243 mm
nxg	1x250 mm	1x250 mm
h	208 mm	208 mm
nxd	16x10 mm	16x10 mm
