Wentylator dachowy przeciwwybuchowy HAMER EX

Zastosowanie

Dachowe wentylatory przeciwwybuchowe. Wentylatory służą do przetłaczania gazów, par lub pyłów wybuchowych. Wentylatory produkowane w dwóch wersjach:

• HAMER-100 EX– wentylatory do pracy w strefach Z1 (1) i Z2 (2) zagrożenia wybuchem gazów

Oznaczenie wentylatorów:
Klasa temperaturowa: od T1 do T3 (na specjalne zamówienie T4)
Temperatura otoczenia: do +40stC
Grupa wybuchowości: II (mieszaniny podgrupy IIA i IIB)
Wentylatory nieprzystosowane do regulacji obrotów.

• HAMER-100 EX 3G/3D – wentylatory do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów

Oznaczenie wentylatorów:
Klasa temperaturowa dla gazów: od T1 do T3
Maksymalna temp. powierzchni dla pyłów do 120stC
Temperatura otoczenia: do +40stC
Grupa wybuchowości dla gazów: IIA i IIB
Grupa wybuchowości dla pyłów: IIIB
Wentylatory przystosowane do regulacji obrotów atestowanym przemiennikiem częstotliwości.

W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny być podłączone do przekaźnika z certyfikatem EC.
Na specjalne życzenie wykonujemy również wentylatory przeciwwybuchowe do strefy Z1 (1) przystosowane do regulacji obrotów przemiennikiem częstotliwości.

Oznaczenie strefy

• Z1 - strefa w której mieszanina gazów par lub mgieł może występować w normalnych warunkach pracy.
• Z2 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale.
• Z22 - strefa w której istnieje niewielkie prawdopodobieństwo wystąpienia wybuchowej mieszaniny pyłów i występuje krótki czas np. podczas awarii.

Konstrukcja

• Moduł wentylatora - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną
• Wirnik osiowy - stal chromoniklowa 1.4301 malowana proszkowo farbą antystatyczną
• Kopuła wylotowa - stal malowana proszkowo
• Silnik: elektryczny przeciwwybuchowy (trójfazowy).

W projektowaniu wyrobów uwzględniono wymagania :
DYREKTYWY – 98/37/WE - Bezpieczeństwa maszyn.
DYREKTYWY – 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.

Parametry

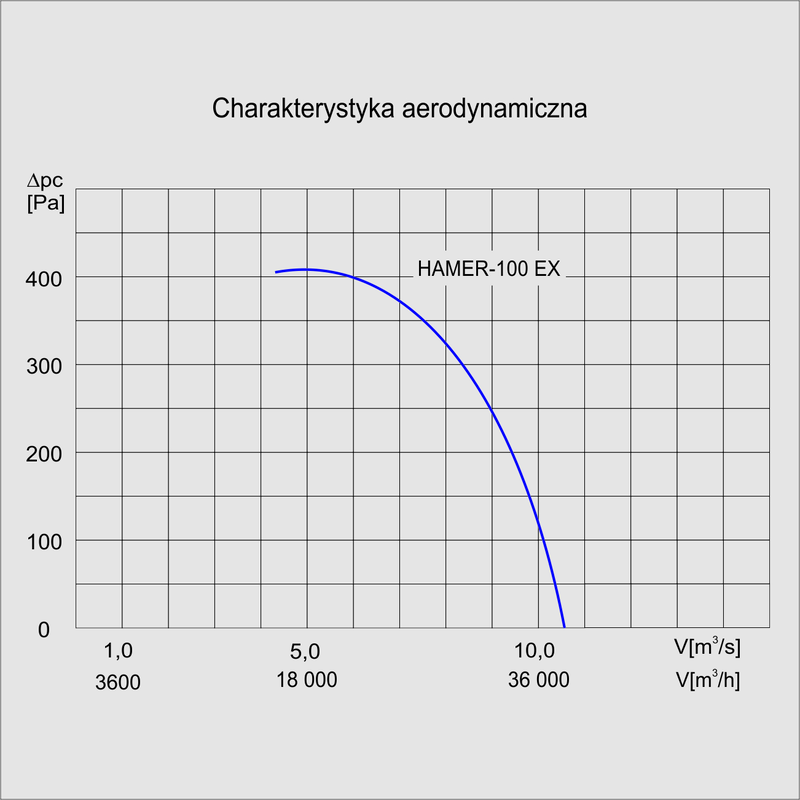

Charakterystyka



Wymiary

HAMER EX-100
