Wentylatory przenośne WPA-P-N/Ex są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem, w których może wystąpić atmosfera wybuchowa, czyli mieszanina substancji palnych w postaci gazów, par i mgieł z powietrzem. Podwyższony spręż tych wentylatorów pozwala na ich współpracę z odciągami miejscowymi i urządzeniami filtrowentylacyjnymi, a także z siecią wentylacyjną o znacznych oporach. Wentylatory mogą pracować w zakresie temperatur od –20°C do +40°C. Są przeznaczone do przetłaczania powietrza suchego o zapyleniu nie większym niż 0,3 g/m3 , bez zanieczyszczeń lepkich, żrących i o temperaturze maksymalnej +60°C.
Budowa:
Wentylatory składają się ze spiralnej obudowy stalowej i przeciwwybuchowego silnika elektrycznego z osadzonym na jego wale aluminiowym wirnikiem promieniowym. Łopatki wirnika promieniowego przypominają profil skrzydła samolotu. Zapewniają one niski poziom ciśnienia akustycznego wentylatora. Wlot i wylot wentylatora ze względów bezpieczeństwa są zabezpieczone kratką ochronną i przystosowane do przyłączenia przewodów elastycznych zaciskanych obejmami. Wentylator jest umieszczony na stelażu, który pełni jednocześnie funkcję amortyzatora drgań.
Dane techniczne:
| Typ |
Obroty synchroniczne [1/min] |
Napięcie [V] |
Moc silnika [kW] |
Stopień ochrony IP |
Poziom ciśnienia akustycznego [dB(A)] w odległości 1-5m: |
Wydatek maksymalny [m3/h] |
Podciśnienie maksymalne [Pa] |
Masa [kg] |
| WPA-6-P-N/Ex |
3000 |
3x400 |
0,75 |
56 |
83/75** |
69/61** |
2500 |
1700 |
26 |
| WPA-8-P-N/Ex |
3000 |
3x400 |
1,5 |
56 |
88/78** |
74/64** |
3900 |
2050 |
34 |
| WPA-10-P-N/Ex |
3000 |
3x400 |
4 |
56 |
91/81** |
77/67** |
7400 |
2600 |
74 |
Wymiary :
| Typ |
A |
B |
D |
E |
X |
Y |
H |
| [mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
| WPA-6-P-N/Ex |
555 |
605 |
160 |
160 |
455 |
245 |
575 |
| WPA-8-P-N/Ex |
690 |
645 |
200 |
200 |
480 |
280 |
625 |
| WPA-10-P-N/Ex |
775 |
825 |
250 |
250 |
540 |
310 |
745 |
1 -konstrukcja stelaża nie posiada rozgałęzienia do góry

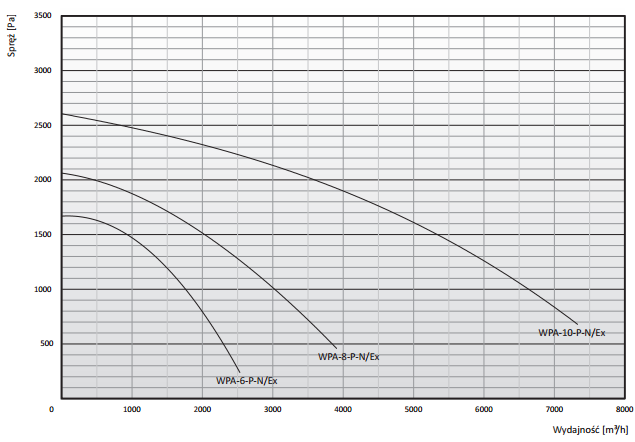

Charakterystyka przepływowa:
