Wentylator przeciwwybuchowy stanowiskowy WPA-E-N/Ex

Model wentylatora

Ilość

Polityka prywatności

Zasady dostawy i zwrotu towaru

Opis
Szczegóły produktu

Wentylatory kołnierzowe WPA-E-N/Ex są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem, w których może wystąpić atmosfera wybuchowa czyli mieszanina substancji palnych w postaci gazów, par i mgieł z powietrzem. Podwyższony spręż tych wentylatorów pozwala na ich współpracę z odciągami miejscowymi i urządzeniami filtrowentylacyjnymi, a także z siecią wentylacyjną o znacznych oporach. Są instalowane na wspornikach ściennych wewnątrz pomieszczeń.

Budowa:

Wentylatory składają się ze spiralnej obudowy stalowej i przeciwwybuchowego silnika elektrycznego z osadzonym na jego wale aluminiowym wirnikiem promieniowym. Łopatki wirnika promieniowego przypominają profil skrzydła samolotu. Zapewniają one niski poziom ciśnienia akustycznego wentylatora. Wlot jest zaopatrzony w kołnierz dla zamocowania wentylatora na wsporniku ściennym lub na urządzeniu filtrowentylacyjnym. Wylot, zakończony okrągłym króćcem, pozwala na bezpieczne zamocowanie rur spiro lub połączeń elastycznych. Ze względów bezpieczeństwa wlot i wylot są zabezpieczone kratką ochronną. Na wlocie i wylocie wentylatora zaleca się instalowanie tłumików hałasu typu TK (patrz: dane akustyczne w tabeli).

Dane techniczne:

Typ	Obroty synchroniczne [1/min]	Napięcie [V]	Moc silnika [kW]	Stopień ochrony IP	Poziom ciśnienia akustycznego [dB(A)] w odległości 1-5m:		Wydatek maksymalny [m3/h]	Podciśnienie maksymalne [Pa]	Masa [kg]
WPA-3-E-N/Ex	3000	3x400	0,37	54	69/61**	55/47**	950	800	12,5
WPA-5-E-N/Ex	3000	3x400	0,55	54	76/67**	62/53**	1900	1250	17
WPA-6-E-N/Ex	3000	3x400	0,75	54	83/75**	69/61**	2500	1700	20
WPA-7-E-N/Ex	3000	3x400	1,1	54	86/74**	72/60**	3100	1800	23
WPA-8-E-N/Ex	3000	3x400	1,5	54	88/78**	74/64**	3900	2050	31
WPA-9-E-N/Ex	3000	3x400	2,2	54	91/82**	77/68**	4500	2400	38
WPA-10-E-N/Ex	3000	3x400	4	54	91/87**	77/67**	7400	2600	66

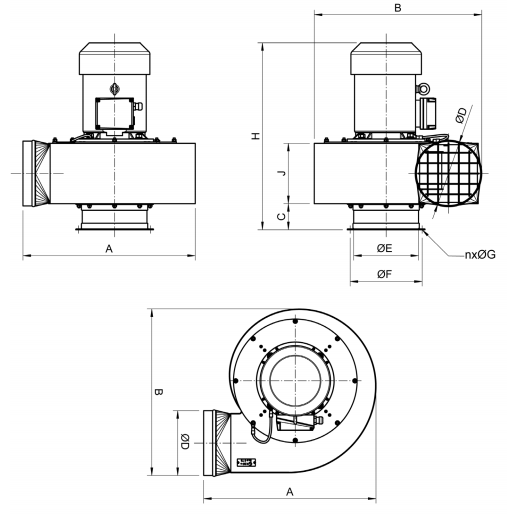

Wymiary:

Typ	A	B	C	ØD	ØE	ØF	n	ØG	H	J
Typ	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
WPA-3-E-N/Ex	410	385	50	125	125	155	6	6,5	400	130
WPA-5-E-N/Ex	480	480	60	160	160	194	6	6,5	420	140
WPA-6-E-N/Ex	490	505	60	160	160	194	6	6,5	445	140
WPA-7-E-N/Ex	550	520	60	200	160	194	6	6,5	460	155
WPA-8-E-N/Ex	570	550	60	200	200	224	8	9	490	155
WPA-9-E-N/Ex	615	620	60	200	200	224	8	9	520	155
WPA-10-E-N/Ex	645	625	100	250	250	274	8	9	670	232
