Wentylator stanowiskowy przeciwwybuchowy WP-E/Ex

Wentylator przeciwwybuchowy WP-E/Ex

Model wentylatora

Ilość

Polityka prywatności

Zasady dostawy i zwrotu towaru

Opis
Szczegóły produktu

Wentylatory kołnierzowe WP-E/Ex są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem, w których może wystąpić atmosfera wybuchowa, czyli mieszanina substancji palnych w postaci gazów, par i mgieł z powietrzem. Podwyższony spręż tych wentylatorów pozwala na ich współ- pracę z odciągami miejscowymi i urządzeniami filtrowentylacyjnymi, a także z siecią wentylacyjną o znacznych oporach. Są instalowane na wspornikach ściennych wewnątrz pomieszczeń.

Budowa:

Wentylator składa się z następujących elementów:

• spiralnej obudowy, • silnika przeciwwybuchowego,

• wirnika promieniowego osadzonego bezpośrednio na wale silnika,

• kołnierza mocującego wentylator.

Podstawowe elementy wentylatora (obudowa, wirnik, kołnierz) są wykonane z niemagnetycznej nierdzewnej blachy austenitycznej. Cały wentylator jest wykonany w kolorze naturalnej blachy nierdzewnej.

Dane techniczne:

Typ	Obroty synchroniczne [1/min]	Napięcie [V]	Moc silnika [kW]	Stopień ochrony IP	Poziom ciśnienia akustycznego [dB(A)] w odległości 1-5m:		Wydatek maksymalny [m3/h]	Podciśnienie maksymalne [Pa]	Masa [kg]
WP-3-E/Ex	3000	3x400	0,37	54	58	51	900	900	14
WP-5-E/Ex	3000	3x400	0,55	54	63	55	1550	1400	19
WP-7-E/Ex	3000	3x400	1,1	54	67	61	2200	1850	24
WP-8-E/Ex	3000	3x400	1,5	54	72	64	2500	2200	32
WP-9-E/Ex	3000	3x400	2,2	54	74	67	2800	2500	40
WP-10-E/Ex	3000	3x400	4	54	75	68	4250	2400	69
WP-11-E/Ex	3000	3x400	4	54	77	69	5000	2700	70

* Silniki wentylatorów nie są przystosowane do regulacji prędkości obrotowej.

Maksymalna temperatura przetłaczanego powietrza wynosi +60°C.

Maksymalna temperatura w strefie pracy to +40°C.

Maksymalne zapylenie przetłaczanego powietrza nie powinno przekraczać 0,3 g/m³.

Pomiary hałasu wykonano przy: – maksymalnej wydajności powietrza, – zamontowanym tłumiku typu TK na wlocie i wylocie wentylatora (długość tłumika 370 mm dla WP-3-E/Ex i 1000 mm dla pozostałych wentylatorów).

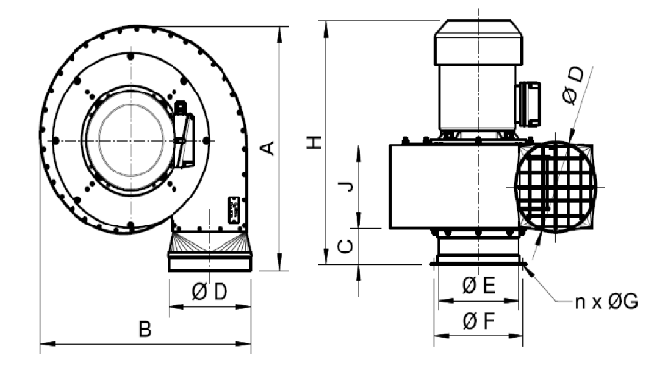

Wymiary:

Typ	A	B	C	D	E	F	n	G	H	J
Typ	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	szt.	[mm]	[mm]	[mm]
WP-3-E/Ex	410	385	50	125	125	155	6	6,5	410	130
WP-5-E/Ex	485	480	60	160	160	194	6	6,5	445	140
WP-7-E/Ex	550	520	60	200	160	194	6	6,5	485	155
WP-8-E/Ex	570	550	60	200	200	224	8	8,5	550	155
WP-9-E/Ex	615	610	60	200	200	224	8	8,5	525	155
WP-10-E/Ex	645	615	60	250	250	274	8	8,5	685	232
WP-11-E/Ex	665	635	60	250	250	274	8	8,5	650	232
