Wentylator dachowy przeciwwybuchowy WPA-D-N/Ex

Wentylatory dachowe WPA-D-N/Ex są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem, w których może wystąpić atmosfera wybuchowa, czyli mieszanina substancji palnych w postaci gazów, par i mgieł z powietrzem. Podwyższony spręż tych wentylatorów pozwala na ich współ- pracę z odciągami miejscowymi i urządzeniami filtrowentylacyjnymi, a także z siecią wentylacyjną o znacznych oporach. Wentylator może być wykorzystany do instalacji z wyrzutnią o wymaganym wyniesieniu dynamicznym.

Budowa:

Wentylatory składają się ze spiralnej obudowy stalowej, przeciwwybuchowego silnika elektrycznego z osadzonym na jego wale aluminiowym wirnikiem promieniowym oraz blaszanej osłony silnika. Łopatki wirnika promieniowego przypominają profil skrzydła samolotu. Zapewniają one niski poziom ciśnienia akustycznego wentylatora. Wlot jest zaopatrzony w kołnierz dla zamocowania wentylatora na podstawie dachowej lub wsporniku ściennym. Charakterystyczną cechą wentylatora jest tłumik umieszczony na wylocie z obudowy spiralnej. Ze względów bezpieczeństwa wlot i wylot wentylatora są zabezpieczone kratką ochronną. Na wlocie wentylatora zaleca się instalowanie tłumików hałasu typu TK (patrz: dane akustyczne w tabeli).

Dane techniczne:

* Silniki wentylatorów nie są przystosowane do regulacji prędkości obrotowej.

** Pomiar wykonano z dodatkowym tłumikiem typu TK L = 500 mm, zainstalowanym na stronie ssawnej wentylatora.

Maksymalna temperatura przetłaczanego powietrza wynosi +60°C.

Maksymalna temperatura w strefie pracy to +40°C.

Maksymalne zapylenie przetłaczanego powietrza nie powinno przekraczać 0,3 g/m³.

Wymiary:

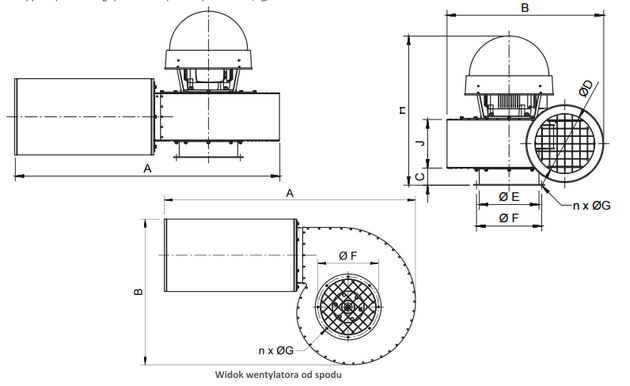

wersja pozioma:

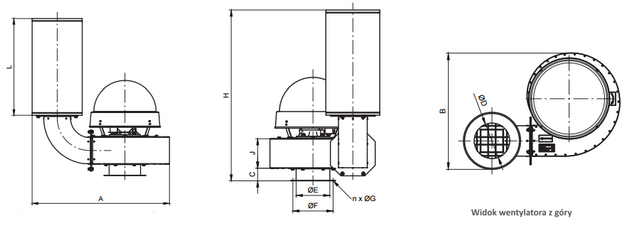

wersja pionowa:

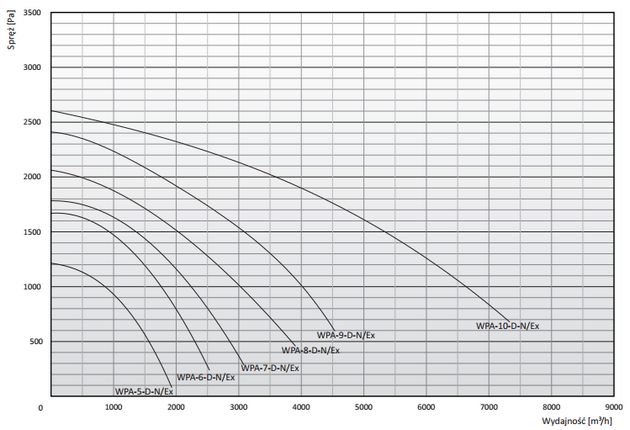

Wykres doboru:
