UWAGA! Wentylatory dostępne jedynie pod zamówienie, czas oczekiwania 6-8 tyg.
Zastosowanie

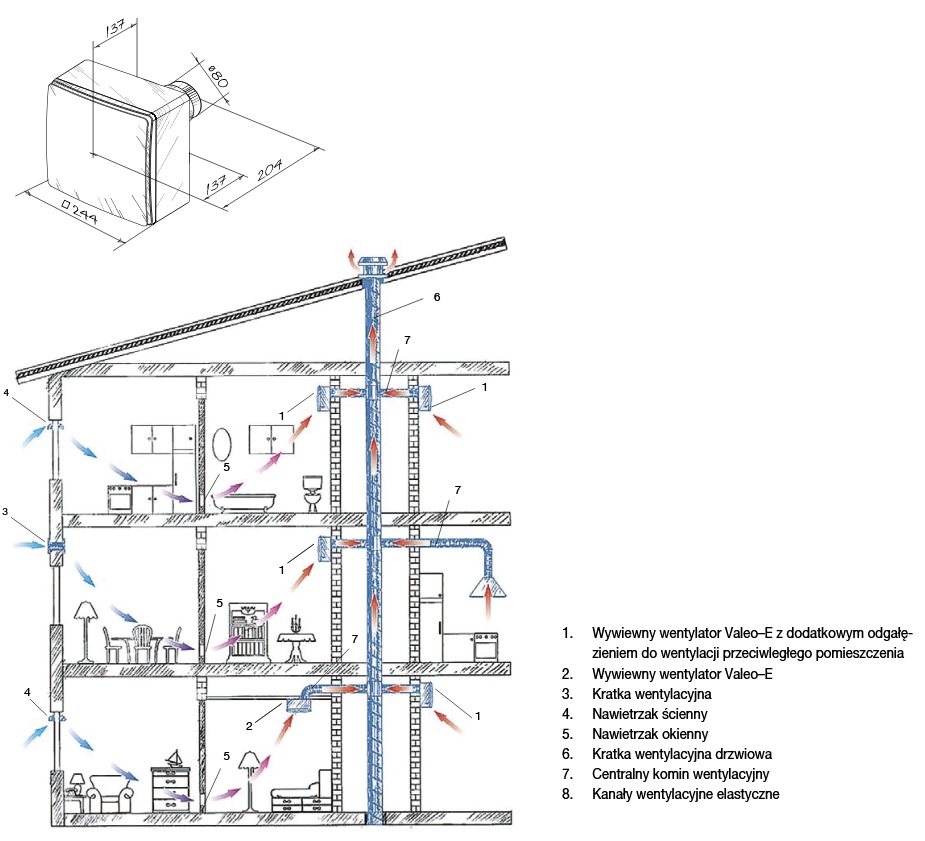

- w jednorurowych systemach wentylacyjnych w budynkach mieszkalnych i użytkowych
- w innych pomieszczeniach, w których występuje wysoki poziom wilgotności
- do montażu natynkowego na ścianach lub sufitach
Konstrukcja
- wentylator składa się z obudowy do montażu natynkowego z zaworem zwrotnym, wykonanej z ABS jednostki wentylacyjnej oraz płaskiego panelu frontowego z tworzywa odpornego na działanie UV
- wyposażony w filtr klasy G4 chroniący silnik przed zanieczyszczeniami, łatwo dostępny w przypadku konieczności wymiany
- obudowa jest wyposażona w króćce przyłączeniowe ułatwiające montaż w idealnie pionowej pozycji
- w obudowie zamontowany jest dławik umożliwiający bezpieczne połączenie z siecią elektryczną
- nowoczesny design i różnorodność kolorów paneli frontowych umożliwiają dopasowanie do dowolnego wystroju wnętrza
- klasa bezpieczeństwa – IP55
Silnik
- silnik stałociśnieniowy o dwóch lub trzech prędkościach z wirnikiem odśrodkowym, o minimalnym poborze mocy
- wirnik wykonany z galwanizowanej stali z łopatkami wygiętymi ku przodowi
- zapewnia stały poziom ciśnienia w systemie niezależnie od wahań oporu powietrza
- idealne wyważenie turbiny zapewnia cichą pracę
- posiada wysokie walory aerodynamiczne dzięki zastosowaniu spiralnej obudowy
- zastosowano łożyska kulkowe zapewniające długą niezawodną pracę silnika
- specjalne zatrzaski mocujące umożliwiają łatwy dostęp do silnika w przypadku konieczności serwisowania
Regulator prędkości
Skokowa regulacja prędkości jest możliwa za pomocą zewnętrznego regulatora prędkości, np. CDP-3/5 dostępnego na osobne zamówienie
Montaż
- do umocowania wentylatora na ścianie/suficie należy zastosować kołki i specjalne uchwyty dołączane do zestawu
- podłączenie do głównego pionu wentylacyjnego jest możliwe za pomocą kanałów elastycznych, mocowanych do króćca przyłączeniowego o śr. 80 mm za pomocą opaski zaciskowej
Dostępne opcje dla systemu z silnikiem dwubiegowym
- przełącznik czasowy (Valeo-E…T) W zależności od wariantu podłączenia wentylator jest wyłączony albo ciągle pracuje na 1 biegu. Przy włączeniu za pomocą zewnętrznego włącznika, wentylator przełącza się na 2 bieg z opóźnieniem 50 sekundowym. Po wyłączeniu wentylator kontynuuje pracę na 2 biegu w ciągu 6 minut, następnie samodzielnie wraca do stanu wyjściowego.
- przełącznik czasowy z możliwością regulacji (Valeo-E…TR) W zależności od wariantu podłączenia wentylator jest wyłączony albo ciągle pracuje na 1 biegu. Przy włączeniu za pomocą włącznika zewnętrznego wentylator przechodzi na 2 bieg z regulowanym opóźnieniem od 0 do 150 sekund. Po wyłączeniu wentylator kontynuuje pracę na 2 biegu w czasie od 2 do 30 minut, następnie samodzielnie powraca do stanu wyjściowego. Czas pracy wentylatora i opóźnienie włączenia 2 biegu ustala się za pomocą wbudowanego regulatora.
- przełącznik okresowy (Valeo-E…I) W zależności od wariantu podłączenia, wentylator jest wyłączony lub ciągle pracuje na 1 biegu. Okresowo, po upływie ustalonego przez użytkownika czasu (od 30 minut do 15 godzin) przełącza się na bieg maksymalny i pracuje w tym trybie w ciągu 10 minut, następnie wraca do stanu wyjściowego. Przy zadziałaniu wyłącznika zewnętrznego (światła), wentylator przełącza się na maksymalny bieg po 50 sekundach. Przy wyłączeniu wyłącznika zewnętrznego, wentylator wraca do okresowego trybu pracy.
- fotokomórka (Valeo-E…F) W zależności od wariantu podłączenia, wentylator jest wyłączony albo ciągle pracuje na 1 biegu. Przy włączeniu oświetlenia wentylator przełączy się na tryb maksymalny po 50 sekundach. Po wyłączeniu oświetlenia wentylator kontynuuje pracę na 2 biegu przez okres od 2 do 30 minut, następnie samodzielnie powraca do stanu wyjściowego. Czas pracy wentylatora na 2 biegu ustala się za pomocą wbudowanego regulatora.
- czujnik wilgotności (Valeo-E…H) W zależności od wariantu podłączenia, wentylator jest wyłączony albo ciągle pracuje na 1 biegu. Wentylator przełącza się na 2 bieg, gdy wzrasta poziom wilgotności względnej w pomieszczeniu, ustalonej w przedziale od 60% do 90%. Wyłącza się, gdy ustalony poziom wilgotności względnej obniży się o 10%. Można wymusić przełączenie wentylatora na 2 bieg za pomocą wyłącznika połączonego z oświetleniem. Opóźnienie włączenia w takim przypadku wynosi 50 sekund, natomiast czas pracy ustala się za pomocą regulatora wewnętrznego w przedziale od 2 do 30 minut
Dane techniczne
Valeo-E 60/100/150
- Moc [W]: 17/27/48
- Maksymalna wydajność [m3/h]: 63/102/150
Valeo-E 35/60
- Moc [W]: 12/17
- Maksymalna wydajność [m3/h]: 35/63
Valeo-E 35/100
- Moc [W]: 12/27
- Maksymalna wydajność [m3/h]: 35/102
Valeo-E 35/60/100
- Moc [W]: 12/17/27
- Maksymalna wydajność [m3/h]: 35/63/102
Valeo-E 60/100
- Moc [W]: 17/27
- Maksymalna wydajność [m3/h]: 63/102
