Wentylatory kuchenne typu KUB T120 to jednostki kuchenne, które są stosowane do instalacji wentylacji wywiewnej, w której powietrze jest lekko tłuste lub temperatura powietrza wynosi do 120°C. Typowe zastosowania to kuchnie, hale produkcyjne i inne obszary, gdzie zanieczyszczone powietrze musi być wywiane. Zasilany może być prądem 1-fazowym oznaczanym jako L1 lub prądem 3-fazowym oznaczanym jako L3.
Charakterystyka:
- wentylator jest używany w instalacjach wentylacyjnych do wyciągania powietrza z pomieszczenia (bez składników chemicznych powodujących korozje metalu, oraz bez substancji żrących, mających szkodliwy wpływ dla cynku, tworzywa sztucznego i gumy, elementów wykonanych z twardych, przylepnych lub włóknistych materiałów),
- stosowane do wywiewanego powietrza,
- silnik umieszczony poza strumieniem powietrza,
- wymienne panele umożliwiające elastyczność instalacji,
- kierunek przepływu powietrza - 90°,
- wirnik: do tyłu - zakrzywione ostrza,
- silnik: EC silnik z zewnętrznym wirnikiem, regulowana prędkość, włącznik/wyłącznik bezpieczeństwa, wbudowany termokontakt,
- obudowa: aluminiowa rama i ocynkowane panele stalowe z 25 mm warstwą wełny mineralnej,
- prędkość obrotowa wentylatora jest regulowana za pomocą przemiennika częstotliwości (falownika), autotransformatora (tylko z zalecaną ochroną przed przeciążeniem),
- łożyska nie wymagają konserwacji,
- automatyczna ochrona silnika za pomocą zabezpieczenia termicznego.
Użykowanie:
- zabrania się użytkowania urządzenia w potencjalnie wybuchowym środowisku,
- nie można stosować urządzenia do innych celów niż ten do jakiego zostało przeznaczone,
- należy unikać bezpośredniego kontaktu ze strumieniem nawiewanego lub wywiewanego powietrza w urządzeniu,
- nie należy podłączać urządzenia do sieci elektrycznej o napięciu zasilającym innym niż to, które zostało podane na tabliczce znamionowej umieszczonej na obudowie urządzenia,
- wentylator powinien być mocno i szczelnie zainstalowany, aby zapewnić jego bezpieczną eksploatację,
- zaleca się stosowanie filtrów powietrza, które zmniejszają ilość brudu nagromadzonego na wirniku wentylatora.

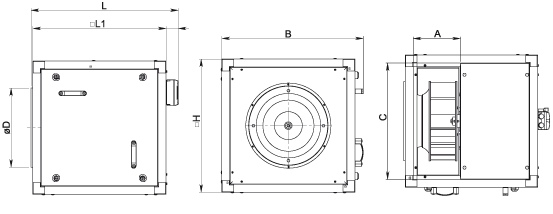

Wymiary wentylatora kuchennego typu KUB T125 w zależności od modelu
| Model |
ØD |
L |
□ L1 |
□ H |
A |
B |
C |
| KUB T120 355 |
355 |
570 |
500 |
500 |
225 |
540 |
420 |
| KUB T120 400 |
400 |
740 |
670 |
670 |
240 |
712 |
590 |
| KUB T120 450 |
450 |
740 |
670 |
670 |
275 |
712 |
590 |
| KUB T120 500 |
500 |
740 |
740 |
670 |
310 |
712 |
590 |
| KUB T120 560 |
560 |
870 |
800 |
800 |
355 |
840 |
720 |
| KUB T120 630 |
630 |
940 |
865 |
865 |
385 |
905 |
785 |
*wymiary podane w mm
Wentylator kuchenny typu KUB T120 355
Podstawowe parametry wentylatora kuchennego typu KUB T120 355
| |
jedn. |
KUB T120 355-4 L1 |
KUB T120 355-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
~1, 230/50 |
~1, 400/50 |
| Zużycie energii |
kW |
0,44 |
0,35 |
| Prąd |
A |
2,55 |
1,06 |
| Prędkość |
min-1 |
1320 |
1340 |
| Maksymalny przepływ powietrza |
m3/h |
2522 |
2619 |
| Temperatura powietrza |
°C |
min-40 max +40 |
min-40 max +40 |
| Waga |
kg |
33 |
33 |
| Klasa ochrony silnika |
|
IP-55 |
IP-55 |

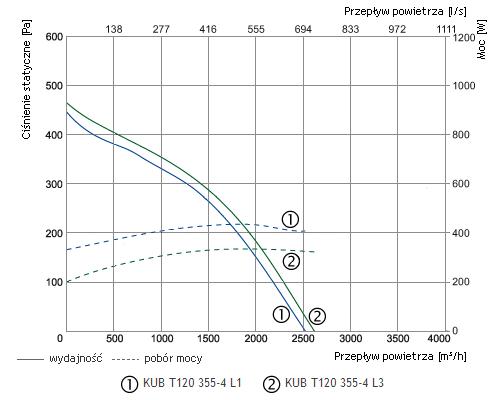

Charakterystyka przepływu wentylatora typu KUB T120 355
Wentylator kuchenny typu KUB T120 400
Podstawowe parametry wentylatora kuchennego typu KUB T120 400
| |
jedn. |
KUB T120 400-4 L1 |
KUB T120 400-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
~1, 230/50 |
~3, 400/50 |
| Zużycie energii |
kW |
0,59 |
0,54 |
| Prąd |
A |
3,17 |
1,38 |
| Prędkość |
min-1 |
1360 |
1390 |
| Maksymalny przepływ powietrza |
m3/h |
3892 |
3976 |
| Temperatura powietrza |
°C |
min-40 max +40 |
min-40 max +40 |
| Waga |
kg |
55 |
55 |
| Klasa ochrony silnika |
|
IP-55 |
IP-55 |

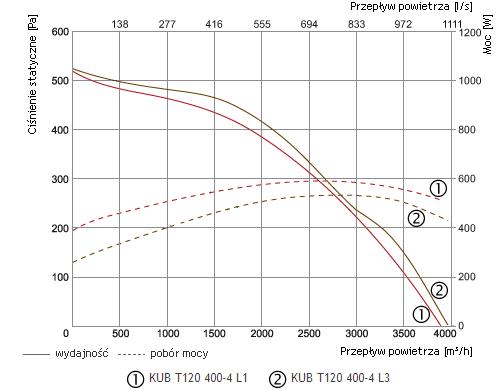

Charakterystyka przepływu wentylatora typu KUB T120 400
Wentylator kuchenny typu KUB T120 450
Podstawowe parametry wentylatora kuchennego typu KUB T120 450
| |
jedn. |
KUB T120 450-4 L1 |
KUB T120 450-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
~1, 230/50 |
~3, 400/50 |
| Zużycie energii |
kW |
1,14 |
0,92 |
| Prąd |
A |
6,55 |
2,13 |
| Prędkość |
min-1 |
1420 |
1430 |
| Maksymalny przepływ powietrza |
m3/h |
5477 |
5645 |
| Temperatura powietrza |
°C |
min-40 max +40 |
min-40 max +40 |
| Waga |
kg |
62 |
62 |
| Klasa ochrony silnika |
|
IP-55 |
IP-55 |

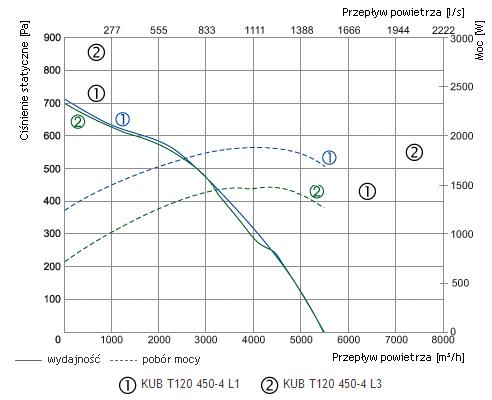

Charakterystyka przepływu wentylatora typu KUB T120 450
Wentylator kuchenny typu KUB T120 500
Podstawowe parametry wentylatora kuchennego typu KUB T120 500
| |
jedn. |
KUB T120 500-4 L1 |
KUB T120 500-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
~1, 230/50 |
~3, 400/50 |
| Zużycie energii |
kW |
1,6 |
1,44 |
| Prąd |
A |
7,95 |
3,08 |
| Prędkość |
min-1 |
1420 |
1430 |
| Maksymalny przepływ powietrza |
m3/h |
7045 |
7407 |
| Temperatura powietrza |
°C |
min-40 max +40 |
min-40 max +40 |
| Waga |
kg |
66 |
66 |
| Klasa ochrony silnika |
|
IP-55 |
IP-55 |

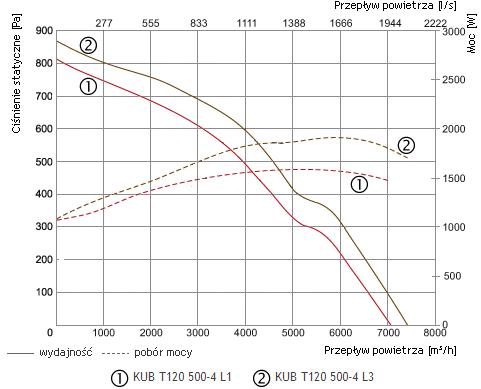

Charakterystyka przepływu wentylatora typu KUB T120 500
Wentylator kuchenny typu KUB T120 560
Podstawowe parametry wentylatora kuchennego typu KUB 120 560
| |
jedn. |
KUB T120 560-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
~3, 400/50 |
| Zużycie energii |
kW |
2,5 |
| Prąd |
A |
5,04 |
| Prędkość |
min-1 |
1440 |
| Maksymalny przepływ powietrza |
m3/h |
10942 |
| Temperatura powietrza |
°C |
min-40 max +40 |
| Waga |
kg |
98 |
| Klasa ochrony silnika |
|
IP-55 |

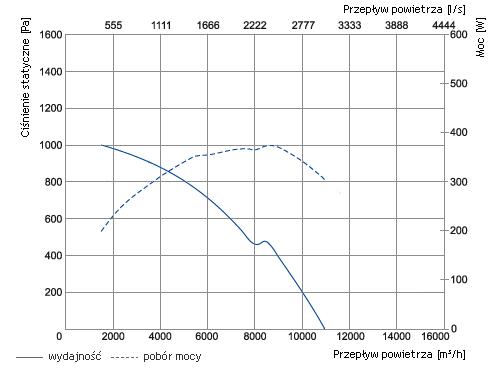

Charakterystyka przepływu wentylatora typu KUB T120 560
Wentylator kuchenny typu KUB T120 630
Podstawowe parametry wentylatora kuchennego typu KUB T120 630
| |
jedn. |
KUB T120 630-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
~3, 400/50 |
| Zużycie energii |
kW |
4,88 |
| Prąd |
A |
8,9 |
| Prędkość |
min-1 |
1450 |
| Maksymalny przepływ powietrza |
m3/h |
15100 |
| Temperatura powietrza |
°C |
min-40 max +40 |
| Waga |
kg |
134 |
| Klasa ochrony silnika |
|
IP-55 |

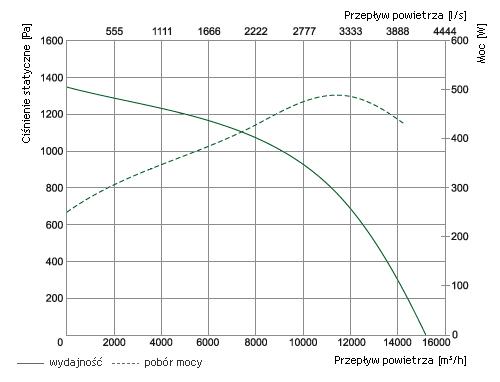

Charakterystyka przepływu wentylatora typu KUB T120 630
