Wentylatory dachowe typu VSVI z pionowym wyrzutem służą do wyciągu powietrza z różnych pomieszczeń. Wirniki są osłonięte blachą perforowaną która chroni przed zewnętrznymi czynnikami, które mogą powodować mechaniczne uszkodzenie wirnika. Nie nadają się do zastosowań w środowiskach agresywnych chemicznie oraz zagrożonych wybuchem. Nie zaleca się stosować w instalacjach zanieczyszczonych cząstkami stałymi, pyłami i odpadami technologicznymi. Nie stosować w instalacjach oddymiania, przeciwpożarowych, spalinowych.
Zasilany może być prądem 1-fazowym oznaczanym jako L1 lub prądem 3-fazowym oznaczanym jako L3.
Wirnik: plastikowy z łopatkami wygiętymi do tyłu, dla modeli VSVI 710 wirnik wykonany ze stali.
Silnik: wydajne i ciche silniki z wirnikiem zewnętrznym, zabezpieczenie z wbudowanym bezpiecznikiem termicznym, bezobsługowe łożyska kulkowe.
Korpus: wykonany z ocynkowanej stali - opcjonalnie wykonane z aluminium.
Izolacja akustyczna: wełna mineralna 50 mm grubości.

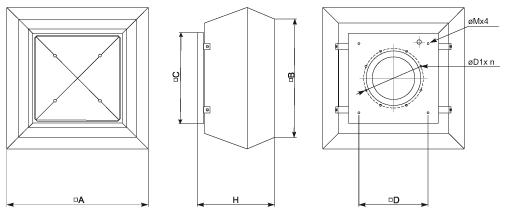

Wymiary wentylatora typy VSVI w zależności od modelu
| Model |
□ A |
□ B |
□ C |
H |
ØM |
□ D |
□ D1 |
n |
| VSVI 311 |
675 |
567 |
435 |
369 |
M6 |
330 |
285 |
6 |
| VSVI 355 |
844 |
716 |
595 |
422 |
M10 |
450 |
438 |
6 |
| VSVI 400 |
844 |
716 |
595 |
422 |
M10 |
450 |
438 |
6 |
| VSVI 450 |
966 |
817 |
665 |
488 |
M10 |
535 |
438 |
6 |
| VSVI 500 |
966 |
817 |
665 |
488 |
M10 |
535 |
438 |
6 |
| VSVI 560 |
1265 |
1033 |
939 |
611 |
M10 |
750 |
605 |
8 |
| VSVI 630 |
1265 |
1033 |
939 |
611 |
M10 |
750 |
605 |
8 |
| VSVI 710 |
1447 |
1178 |
1040 |
747 |
M10 |
840 |
674 |
8 |
*wymiary podane w mm
Wentylator dachowy typu VSVI 311
Podstawowe parametry wentylatora typu VSVI 311
| |
jedn. |
VSVI 311-4 L1 |
VSVI 311-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
230/50 |
400/50 |
| Zużycie energii |
kW |
0,183 |
0,153 |
| Prąd |
A |
0,83 |
0,35 |
| Prędkość |
min-1 |
1310 |
1370 |
| Maksymalny przepływ powietrza |
m3/h |
1957 |
2010 |
| Temperatura powietrza |
°C |
min-25max +60 |
min-25max +60 |
| Waga |
kg |
26 |
26 |
| Klasa ochrony silnika |
|
IP-44 |
IP-44 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-54 |
IP-54 |

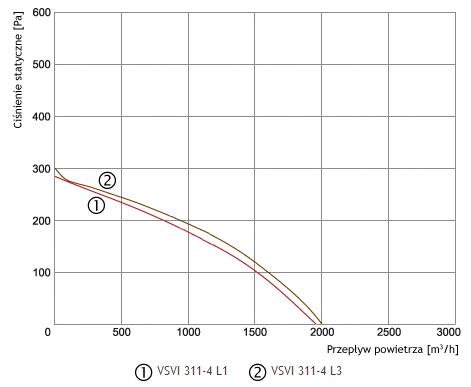

Charakterystyka przepływu wentylatora typu VSVI 311
Wentylator dachowy typu VSVI 355
Podstawowe parametry wentylatora typu VSVI 355
| |
jedn. |
VSVI 355-4 L1 |
VSVI 355-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
230/50 |
400/50 |
| Zużycie energii |
kW |
0,27 |
0,153 |
| Prąd |
A |
1,3 |
0,35 |
| Prędkość |
min-1 |
1390 |
1370 |
| Maksymalny przepływ powietrza |
m3/h |
2770 |
2010 |
| Temperatura powietrza |
°C |
min-25max +60 |
min-25max +60 |
| Waga |
kg |
39 |
38 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-54 |
IP-54 |
Charakterystyka przepływu wentylatora typu VSVI 355
Wentylator dachowy typu VSVI 400
Podstawowe parametry wentylatora typu VSVI 400
| |
jedn. |
VSVI 400-4 L1 |
VSVI 400-4 L3 |
| Napięcie/częstotliwość |
V/Hz |
230/50 |
400/50 |
| Zużycie energii |
kW |
0,451 |
0,436 |
| Prąd |
A |
2,15 |
0,81 |
| Prędkość |
min-1 |
1280 |
1320 |
| Maksymalny przepływ powietrza |
m3/h |
3710 |
3770 |
| Temperatura powietrza |
°C |
min-25max +60 |
min-25max +60 |
| Waga |
kg |
42 |
41 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-54 |
IP-54 |

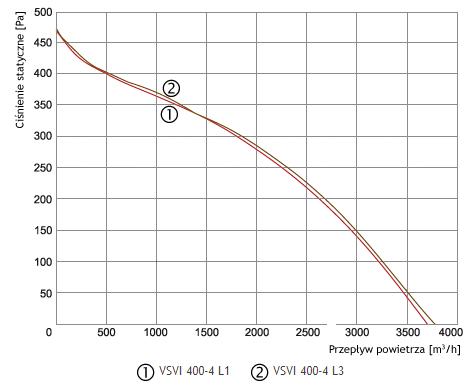

Charakterystyka przepływu wentylatora typu VSVI 400
Wentylator dachowy typu VSVI 450
Podstawowe parametry wentylatora typu VSVI 450
| |
jedn. |
VSVI 450-4 L1 |
VSVI 450-4 L3 |
VSVI 450-6 L1 |
VSVI 450-6 L3 |
| Napięcie/częstotliwość |
V/Hz |
230/50 |
400/50 |
230/50 |
400/50 |
| Zużycie energii |
kW |
0,628 |
0,652 |
0,243 |
0,267 |
| Prąd |
A |
2,87 |
1,32 |
1,06 |
0,61 |
| Prędkość |
min-1 |
1230 |
1250 |
920 |
880 |
| Maksymalny przepływ powietrza |
m3/h |
4880 |
5050 |
3440 |
3530 |
| Temperatura powietrza |
°C |
min-25max +60 |
min-25max +60 |
min-25max +60 |
min-25max +60 |
| Waga |
kg |
65,5 |
61 |
65,5 |
59,5 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-54 |
IP-54 |
IP-54 |
IP-54 |
Charakterystyka przepływu wentylatora typu VSVI 450
Wentylator dachowy typu VSVI 500
Podstawowe parametry wentylatora typu VSVI 500
| |
jedn. |
VSVI 500-4 L3 |
VSVI 500-6 L3 |
| Napięcie/częstotliwość |
V/Hz |
400/50 |
400/50 |
| Zużycie energii |
kW |
1,242 |
0,388 |
| Prąd |
A |
2,31 |
0,79 |
| Prędkość |
min-1 |
1330 |
840 |
| Maksymalny przepływ powietrza |
m3/h |
7584 |
4810 |
| Temperatura powietrza |
°C |
min-25max +55 |
min-25max +60 |
| Waga |
kg |
65 |
59 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-54 |
IP-54 |

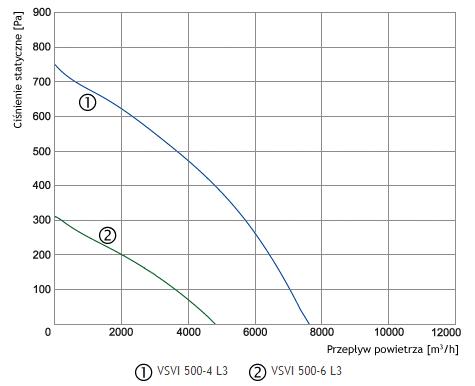

Charakterystyka przepływu wentylatora typu VSVI 500
Wentylator dachowy typu VSVI 560
Podstawowe parametry wentylatora typu VSVI 560
| |
jedn. |
VSVI 560-4 L3 |
VSVI 560-6 L3 |
| Napięcie/częstotliwość |
V/Hz |
400/50 |
400/50 |
| Zużycie energii |
kW |
1,798 |
0,628 |
| Prąd |
A |
3,47 |
1,09 |
| Prędkość |
min-1 |
1180 |
800 |
| Maksymalny przepływ powietrza |
m3/h |
10330 |
7215 |
| Temperatura powietrza |
°C |
min-25max +50 |
min-25max +40 |
| Waga |
kg |
109 |
98 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-54 |
IP-54 |

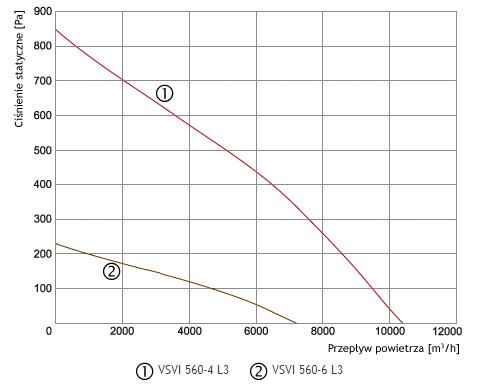

Charakterystyka przepływu wentylatora typu VSVI 560
Wentylator dachowy typu VSVI 630
Podstawowe parametry wentylatora typu VSVI 630
| |
jedn. |
VSVI 630-4 L3 |
VSVI 630-6 L3 |
VSVI 630-8 L3 |
| Napięcie/częstotliwość |
V/Hz |
400/50 |
400/50 |
400/50 |
| Zużycie energii |
kW |
4,137 |
1,24 |
0,393 |
| Prąd |
A |
7,18 |
2,73 |
0,9 |
| Prędkość |
min-1 |
1360 |
880 |
520 |
| Maksymalny przepływ powietrza |
m3/h |
15900 |
10890 |
6750 |
| Temperatura powietrza |
°C |
min-25max +50 |
min-25max +60 |
min-25max +60 |
| Waga |
kg |
140 |
123,5 |
117,5 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-54 |
IP-54 |
IP-54 |
Charakterystyka przepływu wentylatora typu VSVI 630
Wentylator dachowy typu VSVI 710
Podstawowe parametry wentylatora typu VSVI 710
| |
jedn. |
VSVI 710-6 L3 |
VSVI 710-8 L3 |
| Napięcie/częstotliwość |
V/Hz |
400/50 |
400/50 |
| Zużycie energii |
kW |
2 |
0,99 |
| Prąd |
A |
3,9 |
1,93 |
| Prędkość |
min-1 |
890 |
650 |
| Maksymalny przepływ powietrza |
m3/h |
15300 |
11215 |
| Temperatura powietrza |
°C |
min-25max +40 |
min-25max +60 |
| Waga |
kg |
207 |
198,5 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-54 |
IP-54 |

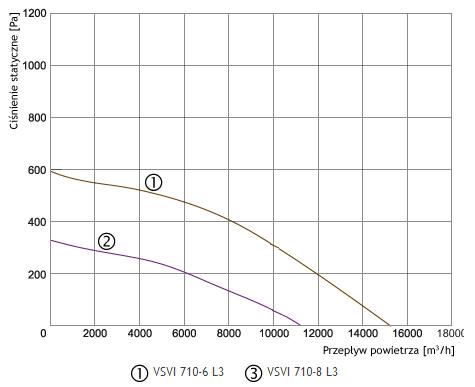

Charakterystyka przepływu wentylatora typu VSVI 710
