Wentylatory kanałowe typu VSA EKO są napędzane przez zewnętrzne silniki wirnikowe typu EC, charakteryzujące się wysoką wydajnością i oszczędnościami energii. Wentylatory dachowe z poziomym wyrzutem powietrza. Służą do wyciągu powietrza z różnych pomieszczeń, łatwy dostęp do czyszczenia wirnika. Nie stosować w instalacjach oddymiania, przeciwpożarowych, spalinowych.
Wirnik z łopatkami pochylonymi do tyłu.
Silnik z zewnętrznym wirnikiem, ochrona silnika poprzez wbudowany czujnik termiczny, bezobsługowe łożyska kulkowe.
Obudowa: malowanie proszkowe RAL 9005.
Podstawowe parametry wentylatora typu VSA EKO w zależności od modelu
| |
jedn. |
VSA EKO 190 |
VSA EKO 220 |
VSA EKO 225 |
VSA EKO 250 |
| Napięcie/częstotliwość |
V/Hz |
230/50 |
230/50 |
230/50 |
230/50 |
| Zużycie energii |
kW |
0,084 |
0,097 |
0,17 |
0,36 |
| Prąd |
A |
0,66 |
0,77 |
1,29 |
2,4 |
| Prędkość |
min-1 |
3150 |
2700 |
2860 |
3400 |
| Maksymalny przepływ powietrza |
m3/h |
550 |
700 |
1040 |
1350 |
| Temperatura powietrza |
°C |
min-25 max +60 |
min-25 max +60 |
min-25 max +60 |
min-25 max +60 |
| Waga |
kg |
4,4 |
7 |
7,6 |
8 |
| Klasa ochrony silnika |
|
IP-44 |
IP-44 |
IP-44 |
IP-44 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-55 |
IP-55 |
IP-55 |
IP-55 |

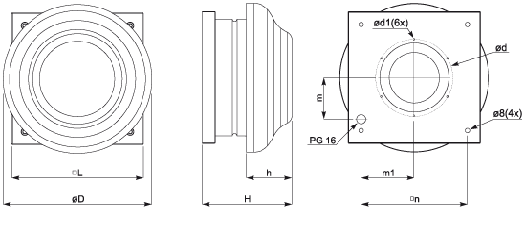

Wymiary wentylatora typu VSA EKO w zależności od modelu
| Model |
ØD |
H |
h |
□ L |
Ød |
Ød1 |
m |
m1 |
□ n |
| VSA EKO 190 |
344 |
234 |
107 |
305 |
177 |
6,1 |
96,5 |
123,5 |
245 |
| VSA EKO 220 |
450 |
241 |
109 |
405 |
230 |
7,1 |
138 |
165 |
330 |
| VSA EKO 225 |
450 |
245 |
109 |
405 |
230 |
7,1 |
138 |
165 |
330 |
| VSA EKO 250 |
450 |
315 |
109 |
405 |
230 |
7,1 |
138 |
165 |
330 |
*wymiary podane w mm
Charakterystyki wentylatorów typu VSA EKO w zależności od modelu

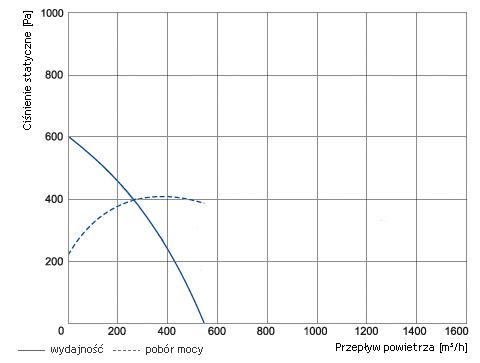

VSA EKO 190

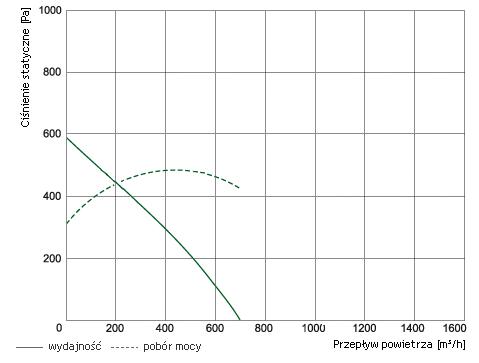

VSA EKO 220

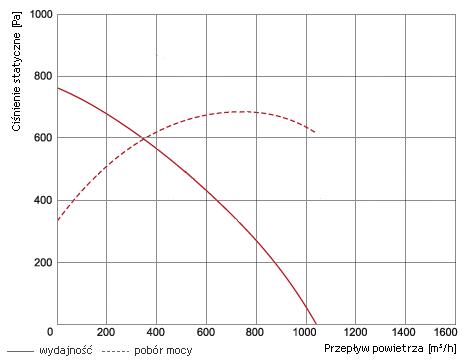

VSA EKO 225
VSA EKO 250
