Wentylatory dachowe z pionowym wyrzutem służą do wyciągu powietrza z różnych pomieszczeń. Wirniki są osłonięte blachą perforowaną która chroni przed zewnętrznymi czynnikami, które mogą powodować mechaniczne uszkodzenie wirnika. Nie nadają się do zastosowań w środowiskach agresywnych chemicznie oraz zagrożonych wybuchem. Nie zaleca się stosować w instalacjach zanieczyszczonych cząstkami stałymi, pyłami i odpadami technologicznymi. Nie stosować w instalacjach oddymiania, przeciwpożarowych, spalinowych.
Zasilany może być prądem 1-fazowym oznaczanym jako L1 lub prądem 3-fazowym oznaczanym jako L3.
Wirnik: plastikowy z łopatkami wygiętymi do tyłu.
Silnik: wydajne i ciche silniki EC, silnik z wirnikiem zewnętrznym, zabezpieczenie z wbudowanym bezpiecznikiem termicznym, bezobsługowe łożyska kulkowe.
Korpus: wykonany z ocynkowanej stali - opcionalnie wykonane z aluminium.
Podstawowe parametry wentylatora dachowyego typu VSV EKO w zależności od modelu
| |
jedn. |
VSV EKO 311 L1 |
VSV EKO 355 L1 |
VSV EKO 400 L1 |
| Napięcie/częstotliwość |
V/Hz |
230/50 |
230/50 |
230/50 |
| Zużycie energii |
kW |
0,323 |
0,045 |
0,772 |
| Prąd |
A |
1,51 |
2,03 |
3,5 |
| Prędkość |
min-1 |
2270 |
2010 |
1700 |
| Maksymalny przepływ powietrza |
m3/h |
2185 |
3195 |
4940 |
| Temperatura powietrza |
°C |
min-25 max +60 |
min-25 max +60 |
min-25 max +60 |
| Waga |
kg |
20 |
30 |
33 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-55 |
IP-55 |
IP-54 |
Podstawowe parametry wentylatora dachowyego typu VSV EKO w zależności od modelu
| |
jedn. |
VSV EKO 450 L3 |
VSV EKO 500 L3 |
VSV EKO 560 L3 |
VSV EKO 630 L3 |
| Napięcie/częstotliwość |
V/Hz |
400/50 |
400/50 |
400/50 |
400/50 |
| Zużycie energii |
kW |
1,418 |
1,28 |
1,595 |
2,87 |
| Prąd |
A |
2,22 |
2,02 |
2,51 |
4,42 |
| Prędkość |
min-1 |
1800 |
1400 |
1230 |
1230 |
| Maksymalny przepływ powietrza |
m3/h |
6760 |
7670 |
10220 |
14500 |
| Temperatura powietrza |
°C |
min-25 max +60 |
min-25 max +60 |
min-25 max +40 |
min-25 max +60 |
| Waga |
kg |
50 |
50 |
82 |
103 |
| Klasa ochrony silnika |
|
IP-54 |
IP-54 |
IP-54 |
IP-54 |
| Klasa ochrony skrzynki przyłączeniowej |
|
IP-55 |
IP-54 |
IP-54 |
IP-54 |

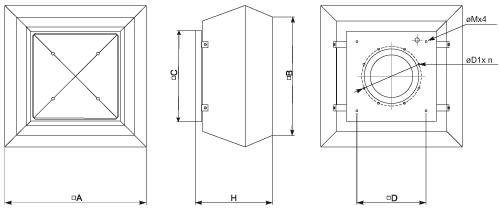

Wymiary wentylatora typu VSV EKO w zależności od modelu
| Model |
□ A |
□ B |
□ C |
H |
ØM |
□ D |
ØD1 |
n |
| VSV EKO 311 |
555 |
470 |
435 |
323 |
M6 |
330 |
- |
- |
| VSV EKO 355 |
720 |
618 |
595 |
420 |
M10 |
450 |
- |
- |
| VSV EKO 400 |
720 |
618 |
595 |
420 |
M10 |
450 |
- |
- |
| VSV EKO 450 |
900 |
700 |
665 |
485 |
M10 |
535 |
- |
- |
| VSV EKO 500 |
900 |
700 |
665 |
485 |
M10 |
535 |
- |
- |
| VSV EKO 560 |
1150 |
972 |
939 |
609 |
M10 |
750 |
- |
- |
| VSV EKO 630 |
1150 |
972 |
939 |
609 |
M10 |
750 |
- |
- |
*wymiary podane w mm
Charakterystyki przepływu wentylatorów kanałowych w zależności od modelu

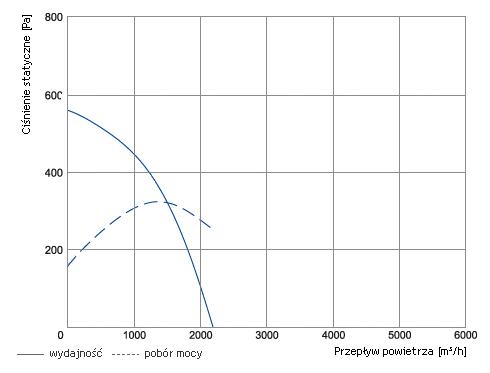

VSV EKO 311

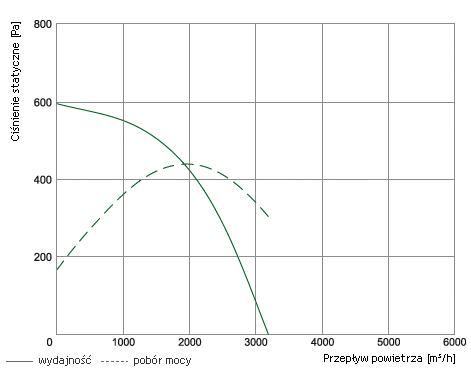

VSV EKO 355

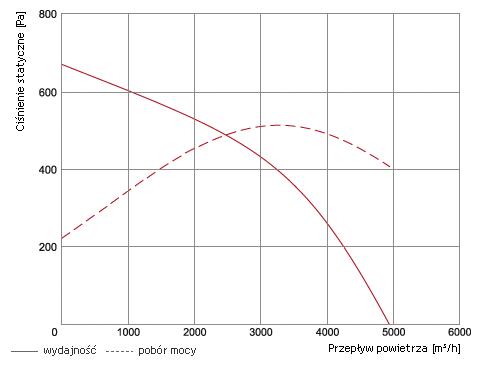

VSV EKO 400

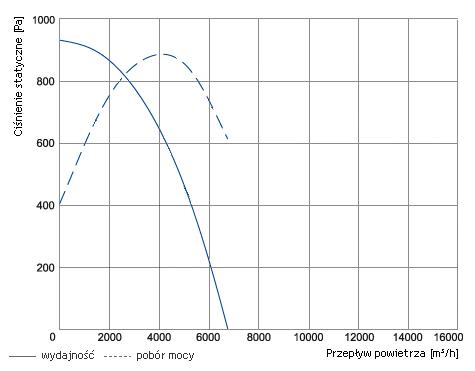

VSV EKO 450
VSV EKO 500

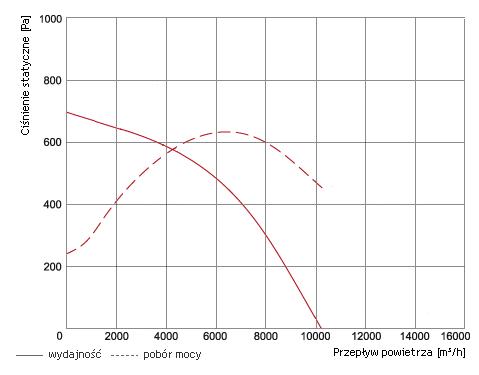

VSV EKO 560

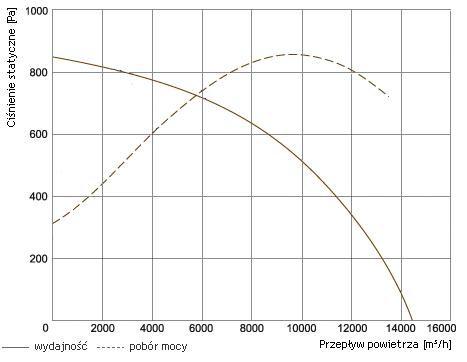

VSV EKO 630
