Dachowy wentylator CAPP.P EC

1 285,00 zł

Brutto

Dachowy wentylator CAPP.P EC z silnikiem EC

Model

Ilość

Obecnie brak na stanie

Polityka prywatności

Zasady dostawy i zwrotu towaru

Opis
Szczegóły produktu

Dachowy wentylator promieniowy z poziomym wyrzutem powietrza wyposażone w zintegrowany wyłącznik serwisowy oraz silniki komutowane elektronicznie EC.

Oznaczenia modeli:

Nazwa modelu	Ilość par biegunów silnika	Wymiar nominalny wirnika [mm]	Wydajność maksymalna wentylatora [m3/h]	Zasilanie [V, Hz]
CAPP.P EC (z wyłącznikiem serwisowym)	2	190; 220; 250	750; 950; 1400	EC-silniki komutowane elektronicznie (230V,50Hz)

Technologia EC:

Wentylatory CAPP.P EC wyposażone zostały w nowoczesne silniki komutowane elektronicznie EC. Ich zaletą jest łatwa i płynna regulacja prędkości obrotowej w pełnym zakresie, przy jednoczesnym zachowaniu wysokiej efektywności pracy.

Konstrukcja:

konstrukcja wentylatora składa się z obudowy wykonanej z wysokiej jakości tworzywa sztucznego ASA, odpornego na działanie czynników atmosferycznych i promieniowanie UV, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej malowanej proszkowo na kolor szary (RAL 7012),
wentylator posiada poziomy wylot powietrza zabezpieczony siatką o specjalnie profilowanych krawędziach w celu zwiększenia efektywności pracy urządzenia,
w celu ułatwienia czynności serwisowych obudowa wentylatora jest uchylna,
górna pokrywa wentylatora stanowi jednocześnie osłonę dla kostki przyłączeniowej oraz elektroniki sterującej, od której wyprowadzono na zewnątrz przewód zasilający i sterujący,
wentylator wyposażony w zintegrowany wyłącznik serwisowy.

Wirnik:

wyważany dynamicznie wirnik typu B,
łopatki pochylone do tyłu wykonane z tworzywa sztucznego,
wirnik z łopatkami pochylonymi do tyłu wykazuje wyższą sprawność niż wirniki z łopatkami pochylonymi do przodu o zbliżonych parametrach; dzięki temu także pobór mocy jest mniejszy.

MAKSYMALNA TEMPERATURA PRACY: -30-60°C w zależności od modelu.

Zastosowanie:

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

Napęd i sterowanie:

synchroniczny silnik elektryczny bezszczotkowy, komutowany elektronicznie EC, jednofazowy (230V, 50Hz) ze zintegrowanym zabezpieczeniem termicznym.
silniki są przystosowane do płynnej regulacji prędkości obrotowej w pełnym zakresie, przy zachowaniu wysokiej sprawności pracy,
sterowanie odbywa się przy pomocy wbudowanego regulatora obrotów, do którego zastosować można opcjonalny potencjometr 10 kOhm lub 0-10V,
w wentylatorach CAPP EC zastosowano bezobsługowe łożyska kulkowe dla długoletniej i bezawaryjnej pracy,
stopień ochrony urządzenia IPX4,
stopień ochrony puszki przyłączeniowej IP44,
klasa izolacji F.

Dane techniczne:

Typ	Qmax [m3/h]	Δp max [Pa]	P max [W]	U [V]	I max [A]	RPM max [1/min]	t max [°C]	LwA [dB(A)]	LpA* [dB(A)]	masa [kg]	nr kat.
CAPP2-190/750EC	760	620	103	230	0,9	3610	60	77	52/44	5	12963800
CAPP 2-220/950EC	1020	520	120	230	1	2890	60	77	54/46	6	12968500
CAPP 2-250/1400EC	1370	660	204	230	1,7	2940	60	88	62/54	7	12969900

*poziom ciśnienia akustycznego mierzony w odległości 4/10m

Tabela doboru akcesoriów dla wentylatora CAPP.P EC:

Typ CAPP.P EC	CAPP.P 190/220/250 EC
Potencjometr	MPT 10 / MTV-010
Regulator stałego ciśnienia	CON P-1000
Podstawa dachowa zwykła	DSF 220
Podstawa dachowa tłumiąca	DSS 220
Króciec wlotowy	DAF 180
Złącze p.drganiowe	DAS 180
Klapa zwrotna	DVK 180
Płyta adaptacyjna	DKP 220

Wymiary:

Typ	d [mm]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]
CAPP 2-190/750EC	213	245	321	4x9	6xM6x15	188	223
CAPP 2-220/950EC	213	245	321	4x9	6xM6x15	188	223
CAPP 2-250/1400EC	213	245	321	4x9	6xM6x15	188	242

Charakterystyki pracy:

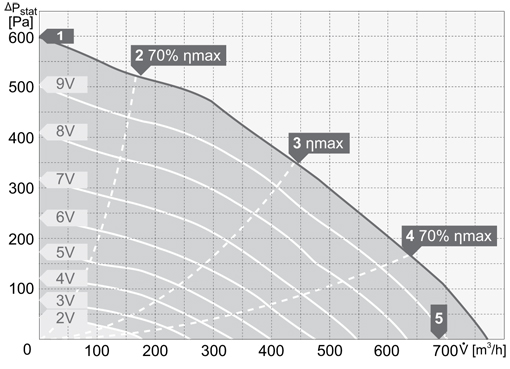

CAPP.P 2-190/750EC

CAPP.P 2-220/950EC

CAPP.P 2-250/1400EC

Dane akustyczne - dla poszczególnych częstotliwości pasm oktawowych:

Pkt. Pracy	Częstotliwości pasm oktawowych [Hz]
	tot	63	125	250	500	1000	2000	4000	8000
CAPP.P 2-190/750EC	Lwa wlot [dB (A)]
2	75	41	58	70	69	67	66	61	55
3	70	42	53	59	65	63	64	59	56
4	76	37	51	60	68	70	71	67	63
5	77	39	52	62	70	71	72	68	66
CAPP.P 2-190/750EC	Lwa wylot [dB (A)]
2	81	48	62	74	75	75	74	68	61
3	75	44	57	63	68	70	69	66	60
4	80	43	55	65	72	74	75	72	67
5	82	43	55	65	74	77	77	74	69
CAPP.P 2-220/950EC	Lwa wlot [dB (A)]
2	72	41	55	62	65	69	63	60	50
3	72	38	54	60	65	69	64	61	51
4	74	35	49	61	66	72	67	65	61
5	75	35	47	63	66	71	67	65	64
CAPP.P 2-220/950EC	Lwa wylot [dB (A)]
2	77	44	58	64	69	73	71	65	56
3	76	40	56	62	68	72	71	66	56
4	78	38	50	63	69	74	73	70	67
5	80	39	49	65	70	76	74	70	68
CAPP.P 2-250/1400EC	Lwa wlot [dB (A)]
2	74	38	53	62	68	69	67	66	59
3	74	38	52	63	68	69	67	66	58
4	76	41	54	64	70	71	69	69	61
5	78	41	56	67	72	74	70	70	65
CAPP.P 2-250/1400EC	Lwa wylot [dB (A)]
2	81	42	57	68	73	77	76	70	61
3	80	38	54	65	72	76	76	70	61
4	82	40	55	67	73	77	78	74	64
5	85	41	57	71	76	80	79	76	68
