Wentylator dachowy CAPP (bez wyłącznika) / CAPP.P (z wyłącznikiem)

Wentylator dachowy CAPP / CAPP.P

679,00 zł
Brutto

Wentylator dachowy promieniowy CAPP / CAPP.P z poziomym wyrzutem powietrza

Wersja
Model
Ilość
Obecnie brak na stanie

close

Kontakt z nami



Polityka prywatności



Zasady dostawy i zwrotu towaru

Wentylator dachowy promieniowy CAPP i CAPP.P z poziomym wyrzutem powietrza.

Oznaczenia modeli:

Nazwa modelu Ilość par biegunów silnika Wymiar nominalny wirnika [mm] Wydajność maksymalna wentylatora [m3/h] Zasilanie [V,Hz]
CAPP 2; 4 190; 220; 250 300; 450; 700; 900 S (230V, 50Hz)
CAPP.P (z wyłącznikiem serwisowym 2; 4 190; 220; 250 300; 450; 700; 900 S (230V, 50Hz)



Konstrukcja:

  • kompaktowa konstrukcja wentylatora składa się z obudowy wykonanej z wysokiej jakości tworzywa sztucznego ASA, odpornego na działanie czynników atmosferycznych i promieniowania UV, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej malowanej proszkowo na kolor szary (RAL 7012),
  • wentylator posiada poziomy wylot powietrza zabezpieczony siatką o specjalnie profilowanych krawędziach w celu zwiększenia efektywności pracy urządzenia,
  • w celu ułatwienia czynności serwisowych obudowa wentylatora jest uchylna,
  • górna pokrywa wentylatora stanowi jednocześnie osłonę dla kostki przyłączeniowej od której wyprowadzono na zewnątrz przewód zasilający,
  • CAPP.P wyposażony jest dodatkowo w zintegrowany wyłącznik serwisowy.


Wirnik:

  • wyważany dynamicznie wirnik typu B,
  • łopatki pochylone do tyłu wykonane z tworzywa sztucznego,
  • wirnik z łopatkami pochylonymi do tyłu wykazuje wyższą sprawność niż wirniki z łopatkami pochylonymi do przodu o zbliżonych parametrach, dzięki temu także pobór mocy jest mniejszy.



MAKSYMALNA TEMPERATURA PRACY: -25 ÷ 80°C



Zastosowanie:

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.


Napęd i sterowanie:

  • jednofazowy (230V, 50Hz) asynchroniczny silnik elektryczny z wirującą obudową,
  • silniki posiadają wbudowany czujnik temperatury uzwojeń, z resetem automatycznym,
  • silniki są przystosowane do napięciowej regulacji prędkości obrotowej w pełnym zakresie, przy pomocy regulatorów tyrystorowych lub transformatorowych,
  • w wentylatorach CAPP zastosowano bezobsługowe łożyska kulkowe dla długoletniej i bezawaryjnej pracy,
  • stopień ochrony IPX4,
  • klasa izolacji F.


Dane techniczne:

Typ Qmax
[m3/h]		 Δp max
[Pa]		 P max
[W]		 U
[V]		 I max
[A]		 RPM max
[1/min]		 t max
[°C]		 LwA
[dB(A)]		 LpA*
[dB(A)]		 masa
[kg]		 nr kat. CAPP nr kat. CAPP.P
CAPP 2-190/450S 455 266 70 230 0,3 2537 45 73 50/42 4,5 12301400 12331400
CAPP 4-190/300S 300 100 18 230 0,2 1430 80 56 33/25 4,5 12851500 12851800
CAPP 2-220/900S 900 430 112 230 0,5 2630 45 77 54/46 5 12301200 12852400
CAPP 4-220/450S 450 120 22 230 0,2 1360 80 60 37/29 5 12852100 12331600
CAPP 4-250/700S 165 165 53 230 0,3 1350 65 66 43/35 6 12998200 12998400

*poziom ciśnienia akustycznego mierzony w odległości 4/10m

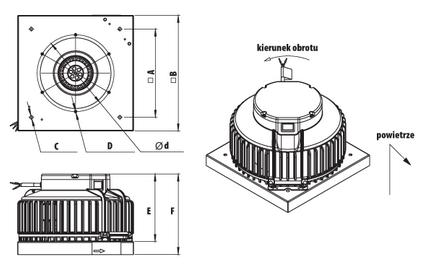

Wymiary:



Typ Ø d [mm] A [mm] B [mm] C [mm] D [mm] E [mm] F [mm]
CAPP/CAPP.P 2-190/450S 213 245 321 4x9 6xM6x15 187,5 223,4
CAPP/CAPP.P 4-190/300S 213 245 321 4x9 6xM6x15 187,5 223,4
CAPP/CAPP.P 2-220/900S 213 245 321 4x9 6xM6x15 187,5 223,4
CAPP/CAPP.P 4-220/450S 213 245 321 4x9 6xM6x15 187,5 223,4
CAPP/CAPP.P 4-250/700S 213 245 321 4x9 6xM6x15 187,5 223,4



TABELA DOBORU AKCESORIÓW DLA DANEGO WENTYLATORA CAPP/CAPP.P:

Typ CAPP/CAPP.P CAPP /CAPP.P 190/220/250
wyłącznik serwisowy GS 01
regulator płynny tyrystorowy EXT 15
5-bieg. Regulator transf. STR-1-15L22
podstawa dachowa zwykła DSF 220
podstawa dachowa tłumiąca DSS 220
króciec wlotowy DAF 180
złącze przeciwdrganiowe DAS 180
klapa zwrotna DVK 180
płyta adaptacyjna DPK 220


Charakterystyki pracy:

CAPP 2-220/900S



CAPP 4-190/300S

CAPP 4-220/450S

CAPP 4-250/700S



DANE AKUSTYCZNE (dla poszczególnych częstotliwości pasm aktawowych):

Pkt. Pracy Częstotliwości pasm oktawowych [Hz]
tot 63 125 250 500 1000 2000 4000 8000
CAPP/CAPP.P
2-190/450S		 Lwa wlot [dB (A)]
2 67 37 48 55 59 62 62 57 47
3 67 31 45 55 59 63 63 58 48
4 67 31 43 55 60 62 62 59 50
5 68 31 41 55 60 63 63 62 53
CAPP/CAPP.P
2-190/450S		 Lwa wylot [dB (A)]
2 74 69 45 56 62 68 69 61 51
3 74 69 43 56 62 68 69 61 52
4 74 69 42 56 62 67 68 62 53
5 74 69 42 57 62 67 68 64 56
CAPP/CAPP.P
4-190/300S		 Lwa wlot [dB (A)]
2 54 33 43 44 48 49 47 41 29
3 52 19 36 41 46 47 47 42 31
4 53 19 34 40 45 47 49 43 32
5 55 32 38 42 47 49 52 47 33
CAPP/CAPP.P
4-190/300S		 Lwa wylot [dB (A)]
2 57 31 42 45 50 54 52 44 33
3 56 24 36 41 47 51 52 45 34
4 57 27 36 41 48 52 54 46 35
5 59 32 39 44 49 53 56 48 36
CAPP/CAPP.P
2-220/900S		 Lwa wlot [dB (A)]
2 72 40 56 63 63 68 67 62 52
3 71 33 47 59 62 67 66 61 52
4 70 33 45 59 59 65 65 63 56
5 71 44 46 61 60 65 65 64 60
CAPP/CAPP.P
2-220/900S		 Lwa wylot [dB (A)]
2 78 67 55 63 69 74 74 65 55
3 77 66 48 60 67 73 73 64 55
4 76 60 45 59 66 71 72 66 59
5 77 60 46 61 68 72 72 68 63
CAPP/CAPP.P
4-220/450S		 Lwa wlot [dB (A)]
2 59 39 48 50 54 53 48 42 31
3 56 26 41 45 51 51 47 40 29
4 54 18 37 42 48 48 49 43 34
5 56 22 41 43 49 49 52 44 33
CAPP/CAPP.P
4-220/450S		 Lwa wylot [dB (A)]
2 62 37 48 50 57 59 55 45 33
3 60 25 42 46 53 57 54 43 32
4 59 22 41 43 50 54 56 45 37
5 61 26 44 45 51 55 58 47 36
CAPP/CAPP.P
4-250/700S		 Lwa wlot [dB (A)]
2 62 35 50 50 56 57 55 52 44
3 62 28 41 50 54 57 57 51 43
4 62 29 43 50 55 57 57 52 41
5 64 27 51 51 57 59 57 54 41
CAPP/CAPP.P
4-250/700S		 Lwa wylot [dB (A)]
2 66 32 49 51 58 62 62 54 47
3 66 25 43 49 56 62 62 54 46
4 66 30 45 51 57 62 62 55 45
5 67 28 52 53 59 63 63 57 44

*punkty pracy widoczne na wykresach charakterystyk pracy
