UWAGA! Wentylatory typ: VKH 2E 250, VKH 4D 310, VKH 4D 355, VKH 4D 450 dostępne na indywidualne zamówienie. Prosimy o kontakt w celu uzgodnienia szczegółów.
Zastosowanie
Wentylatory dachowe VKV I VKH mają zastosowanie w instalacjach wywiewnych różnego typu pomieszczeń. Wentylatory przystosowane są do montażu na podstawach dachowych izolowanych oraz tłumiących. Średnica lub przekrój kanałów wentylacyjnych uzależniona od wielkości i typu wentylatora.
Konstrukcja
Obudowa wentylatora jest wykona ze stali z polimerową powłoką.
Silnik
W wentylatorze stosowane są dwu-, cztero- i sześciobiegunowe, jedno lub trójfazowe asynchroniczne silniki z zewnętrznym wirnikiem o łopatkach zagiętych do tyłu. Dla wydłużenia okresu eksploatacji w silniku stosuje się łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie co zapewnia m.in. niski poziom szumu pracy wentylatora. Silnik w wentylatorze posiada klasę bezpieczeństwa: IP X4.
Regulacja prędkości
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
Wentylator montowany jest bezpośrednio na powierzchni dachu lub na podstawie dachowej izolowanej lub tłumiącej ustawionej bezpośrednio nad kanałem wentylacyjnym. Do trwałego przymocowania wentylatora do podłoża lub podstawy służy kwadratowa płyta montażowa. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
|
VKV/VKH
2E 220 |
VKV/VKH
2E 225 |
VKV/VKH
2E 250 |
VKV/VKH
2E 280 |
| Napięcie (V) |
230 |
230 |
230 |
230 |
| Moc (W) |
85 |
135 |
155 |
225 |
| Pobór prądu (A) |
0,38 |
0,6 |
0,7 |
1 |
| Wydajność (m3/h) |
700 |
900 |
1300 |
1780 |
| Obroty (min-1) |
2700 |
2650 |
2600 |
2700 |
| Poziom hałasu [dB(A)/3m] |
49 |
49 |
65 |
66 |
| Max. temp. pracy (°C) |
55 |
55 |
50 |
50 |
| Klasa bezp. |
IP X4 |
IP X4 |
IP X4 |
IP X4 |
|
VKV/VKH
4E 310 |
VKV/VKH
4D 310 |
VKV/VKH
4E 355 |
VKV/VKH
4D 355 |
| Napięcie (V) |
230 |
400 |
230 |
400 |
| Moc (W) |
120 |
110 |
245 |
170 |
| Pobór prądu (A) |
0,54 |
0,32 |
1,12 |
0,52 |
| Wydajność (m3/h) |
1820 |
1950 |
2800 |
2350 |
| Obroty (min-1) |
1370 |
1400 |
1420 |
1400 |
| Poziom hałasu [dB(A)/3m] |
45 |
53 |
46 |
53 |
| Max. temp. pracy (°C) |
85 |
65 |
50 |
70 |
| Klasa bezp. |
IP X4 |
IP X4 |
IP X4 |
IP X4 |
|
VKV/VKH
4E 400 |
VKV/VKH
4D 400 |
VKV/VKH
4E 450 |
VKV/VKH
4D 450 |
VKV/VKH
6E 500 |
| Napięcie (V) |
230 |
400 Y |
230 |
400 Y |
230 |
| Moc (W) |
480 |
385 |
640 |
470 |
385 |
| Pobór prądu (A) |
2,4 |
0,7 |
3,1 |
0,82 |
1,82 |
| Wydajność (m3/h) |
3400 |
3800 |
3850 |
4300 |
4700 |
| Obroty (min-1) |
1400 |
1430 |
1350 |
1430 |
880 |
| Poziom hałasu [dB(A)/3m] |
52 |
52 |
53 |
53 |
47 |
| Max. temp. pracy (°C) |
80 |
60 |
50 |
50 |
50 |
| Klasa bezp. |
IP X4 |
IP X4 |
IP X4 |
IP X4 |
IP X4 |

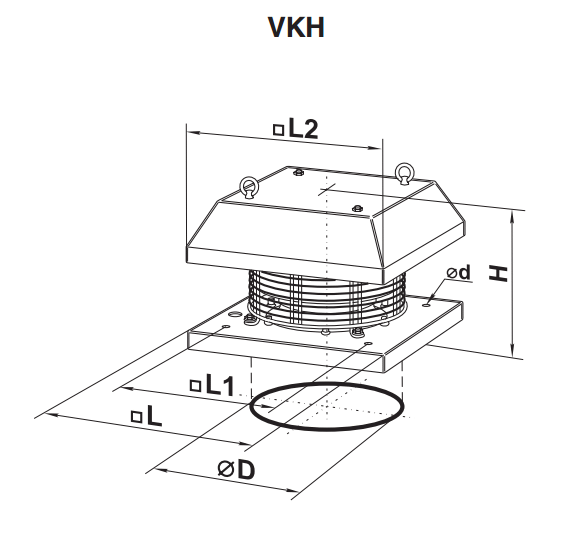

| Typ |
Wymiary (mm) |
Waga (kg) |
| ØD |
Ød |
H |
L |
L1 |
L2 |
| VKH 2E 220 |
245 |
10 |
228 |
338 |
245 |
338 |
6,9 |
| VKH 2E 225 |
210 |
10 |
228 |
338 |
245 |
338 |
7,1 |
| VKH 2E 250 |
286 |
10 |
265 |
400 |
330 |
365 |
10,1 |
| VKH 2E 280 |
286 |
10 |
265 |
400 |
330 |
365 |
10,2 |
| VKH 4E 310 |
286 |
10 |
300 |
438 |
330 |
400 |
10,2 |
| VKH 4D 310 |
286 |
10 |
300 |
438 |
330 |
400 |
10,2 |
| VKH 4E 355 |
438 |
12 |
348 |
598 |
450 |
550 |
15,6 |
| VKH 4D 355 |
438 |
12 |
325 |
598 |
450 |
550 |
15,6 |
| VKH 4E 400 |
438 |
12 |
348 |
598 |
450 |
550 |
21 |
| VKH 4E 450 |
438 |
12 |
400 |
668 |
450 |
640 |
22,7 |
| VKH 4D 400 |
438 |
12 |
348 |
598 |
450 |
550 |
22 |
| VKH 4D 450 |
438 |
12 |
400 |
668 |
450 |
640 |
22,7 |
| VKH 6E 500 |
438 |
12 |
465 |
668 |
450 |
640 |
26,6 |
