Wentylatory SPARK-CHEM-Ex są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem, w których może wystąpić atmosfera wybuchowa, tj. mieszanina substancji palnych w postaci gazów i par z powietrzem. Dodatkowo przetłaczane powietrze może być zanieczyszczone czynnikami agresywnymi chemicznie o maksymalnym stężeniu zapylenia do 0,3 g/m3. Rodzina wentylatorów SPARK-CHEM-Ex liczy cztery wielkości o mocach silników od 0,12 kW do 0,75 kW i maksymalnej wydajności 5000 m3/h.
Wentylatory spełniają wymogi dyrektywy ErP 2009/125/WE.
Budowa
Wentylator zbudowany jest z podstawy, płyty nośnej oraz tulei dystansowych wykonanych z antystatycznego tworzywa sztucznego (PEEL). Do płyty nośnej przykręcony jest silnik elektryczny w wykonaniu przeciwwybuchowym, na wale którego osadzony jest wirnik promieniowy. Wirnik jest konstrukcją spawaną wykonaną ze stali nierdzewnej kwasoodpornej. Kopuła osłaniająca wentylator oraz kołnierz mocujący wentylator do podstawy dachowej są również wykonane z antystatycznego tworzywa sztucznego (PEEL). Wylot wentylatora wyposażony jest w osłonę zabezpieczającą
Dane techniczne:
| Typ |
Obroty synchroniczne [1/min] |
Napięcie [V] |
Moc silnika [kW] |
Stopień ochrony IP |
Wydatek maksymalny [m3/h] |
Podciśnienie maksymalne [Pa] |
Poziom ciśnienia akustycznego [dB(A)] w odległości 1-5m: |
Masa [kg] |
| SPARK-CHEM-160/1500/Ex |
1500 |
3x400 |
0,12 |
56 |
670 |
110 |
57 |
48 |
10,6 |
| SPARK-CHEM-200/1500/Ex |
1500 |
3x400 |
0,18 |
56 |
1330 |
180 |
59 |
50 |
14,2 |
| SPARK-CHEM-250/1500/Ex |
1500 |
3x400 |
0,37 |
56 |
2500 |
280 |
66 |
57 |
18,3 |
| SPARK-CHEM-315/1500/Ex |
1500 |
3x400 |
0,75 |
56 |
5000 |
440 |
69 |
60 |
27 |

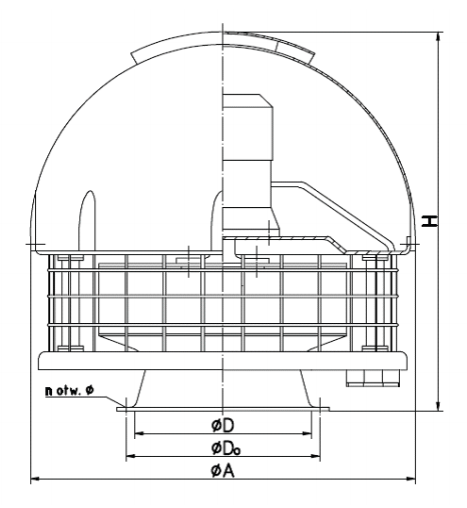

Wymiary:
| Typ |
D |
Do |
A |
H |
N |
Ø |
| SPARK-CHEM-160/1500/Ex |
160 |
184 |
420 |
429 |
8 |
7 |
| SPARK-CHEM-200/1500/Ex |
200 |
224 |
476 |
471 |
8 |
7 |
| SPARK-CHEM-250/1500/Ex |
250 |
274 |
550 |
523 |
8 |
7 |
| SPARK-CHEM-315/1500/Ex |
315 |
339 |
660 |
622 |
8 |
7 |

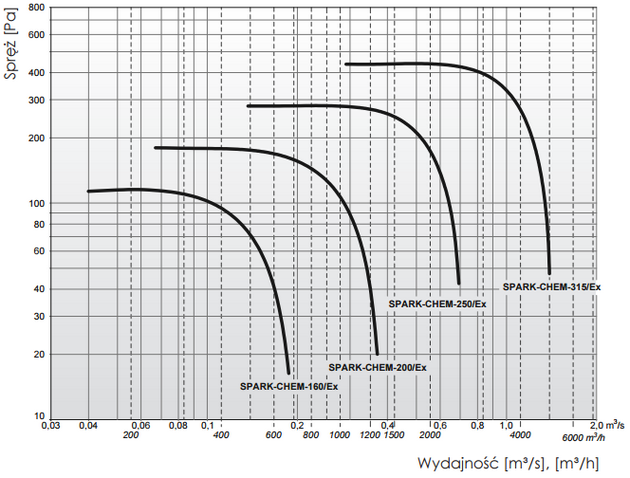

Charakterystyka przepływowa:
