Teleskopowe ramie odciągowe TELERGO

Ramiona TELERGO są przeznaczone do odciągania pyłów i gazów spawalniczych, a także innych drobnych pyłów bezpośrednio u źródła emisji. Nie dopuszczają do ich rozprzestrzeniania się w pomieszczeniu i wdychania przez ludzi. Ramiona znajdują zastosowanie wszędzie tam, gdzie przestrzeń robocza jest ograniczona. Jest to szczególnie częsty przypadek w szkołach spawalniczych, w których boksy spawalnicze są bardzo małe. Ramię może pracować samodzielnie, z własnym wentylatorem, lub w grupie odciągów miejscowych podłączonych do magistrali z wentylatorem centralnym.

Budowa

Ramię odciągowe jest zbudowane z następujących podzespołów:

• gniazda obrotowego,

• ssawki z przepustnicą,

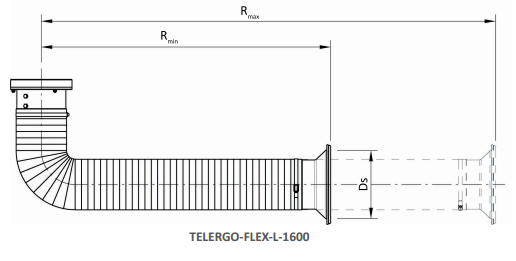

• segmentów rurowych o konstrukcji teleskopowej – segmenty wchodzą jeden w drugi (w przypadku TELERGO-Flex konstrukcję nośną ramienia stanowią prowadnice umieszczone wewnątrz przewodu elastycznego).

Segmenty rurowe są wykonane z blachy nierdzewnej, a gniazdo obrotowe z odlewanych elementów aluminiowych. Średnica nominalna ramion wynosi 160 mm. Ramię posiada przegub cierny umieszczony w pobliżu gniazda obrotowego.

Użytkowanie:

Do mocowania ramienia na ścianie lub słupie podporowym służy wspornik ścienny, do którego może być równocześnie zamocowany odpowiedni wentylator lub króciec przyłączeniowy. Segmenty rurowe ramienia można przesuwać teleskopowo oraz obracać jeden segment w drugim, zapewniając dogodną lokalizację ssawki. Odpowiednio wyregulowany przegub cierny pozwala lekko i wygodnie manewrować ramieniem. Ssawka jest wyposażona w przepustnicę, która służy do regulacji przepływu powietrza.

W ramieniu TELERGO-L-3-3000 dodatkowo jest zamontowana podporowa sprężyna gazowa, ułatwiająca manewrowanie ramieniem.

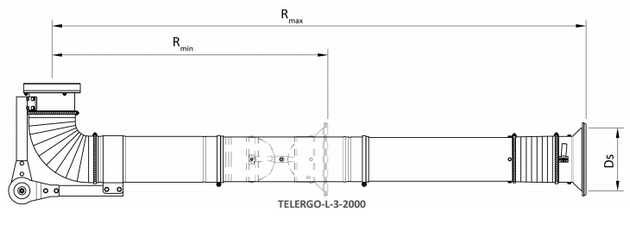

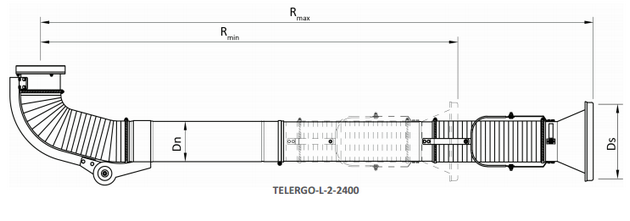

Dane techniczne:

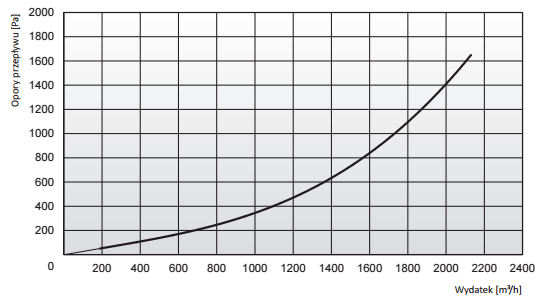

Charakterystyka przepływowa
